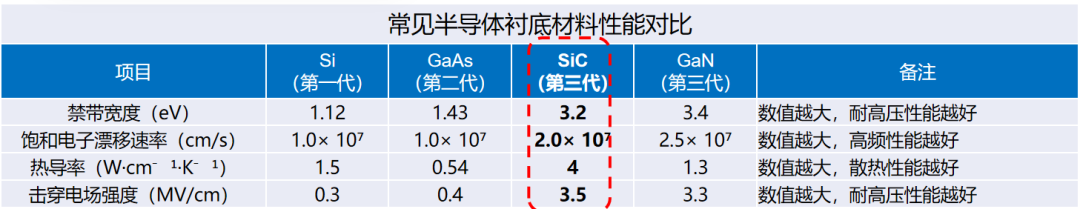

人工智能掀起的高算力浪潮中，算力中心日夜不息地运转，训练着庞大的模型，支撑着自动驾驶、科学发现和智能体机器人技术的快速发展。然而，这辉煌算力背后却藏着不容忽视的“能量焦虑”--急剧增长的电力消耗与转换效率瓶颈。传统硅基功率器件这只能量转换的“老旧心脏”，在高频、高温的极限环境下已日益力不从心。　　这场能源革命的曙光，落在了第三代半导体碳化硅(SiC)身上。　　PART01破局者诞生：碳化硅功率器件的核心优势　　如果说传统硅(Si)材料打造的功率器件是我们熟悉的“蒸汽机”，那么碳化硅功率器件便是新时代的“内燃机”，实现了能源转换效率的颠覆性跨越。作为功率半导体材料的新物种，材料特性独具一格：　　　　相对于第一代(硅基)半导体，第三代半导体(碳化硅等)禁带宽度大，电导率高、热导率高。第三代半导体的禁带宽度是第一代和第二代半导体禁带宽度的近3倍，具有更强的耐高压、高功率能力，耐温能力大幅提升(最高200°C以上，硅器件极限约150°C)，高温可靠性无可比拟;　　碳化硅更适合作为衬底材料：在高压和高可靠性领域选择碳化硅外延;　　碳化硅衬底器件体积小：由于碳化硅具有较高的禁带宽度，碳化硅功率器件可承受较高的电压和功率，其器件体积可变得更小，约为硅基器件的1/10。同样由于碳化硅较高的禁带宽度，碳化硅器件可进行重掺杂，碳化硅器件的电阻将变得更低，约为硅基器件的1/100。　　碳化硅衬底材料能量损失小：在相同的电压和转换频率下，400V电压时，碳化硅MOSFET逆变器的能量损失约为硅基IGBT能量损失的29%～60%之间;800V时，碳化硅MOSFET逆变器的能量损失约为硅基IGBT能量损失的30%～50%之间。碳化硅器件的能量损失更小。　　碳化硅功率器件卓越的性能，带来了电力电子系统层面的跃升表现　　--更优转换效率：碳化硅材料的核心指标优势使系统综合效率得以极致突破，电能损耗可大幅降低;　　--更强功率密度：更高频的开关允许电路中使用更小的磁性元件(电感、变压器)，电源整体尺寸可缩小30%～50%;　　--更简冷却系统：低发热使得所需冷却资源大幅缩减，冷却结构设计得以简化。　　PART02高算力背后的电力脉搏：碳化硅的应用战场　　在算力中心与电力基础设施的心脏部位，碳化硅功率器件已成为高电压、大功率应用的隐形“力量源泉”。　　AI算力中心的“能源命脉”　　--服务器电源(PSU)：数据中心海量服务器需要超高效率、极高功率密度的电源单元。全球领先电源厂商已发布超过钛金级效率的3kW+碳化硅电源模块，能将整机效率拉升到97%+以上;　　--高压直流供电(HVDC)：直接支持400V～1000V直流输入，减少转换环节，损耗预计降低30%以上;　　--不间断电源(UPS)：备用电源效率提升是关键。碳化硅UPS系统实现了行业领先的98%+效率，同时在功率密度、体积上也极具优势，100kW~200kW 的碳化硅UPS已经陆续量产;　　--机架级配电：48V母线和新型分布式架构中，SiC功率芯片负责高压到中低压的高效、高频降压转换。　　支撑算力基石的“绿色枢纽“　　--光伏/储能变流器：光伏发电和电网级储能装置中，碳化硅功率器件让逆变器效率可超过99%。　　--新能源充电桩：电动汽车快速发展的支撑关键，15分钟充满电的超级快充需800V/1000V高压平台。碳化硅模块满足高电压(1200V/2000V)高频高功率要求。　　未来科技的”动力心脏“　　--电动汽车：从电机驱动控制器(电驱)、车载充电器(OBC)到DC/DC变换器，采用碳化硅可有效实现5%～10%的系统效率提升，同等电量下续航延长30公里以上。　　--高速轨道交通、工业电机驱动：碳化硅是高频、大功率应用的理想选材。　　PART03因果循环：人工智能如何驱动碳化硅革命　　这是一个不可分割的因果闭环链：　　· AI引爆算力算力渴求电力效率亟待提升硅基功率芯片效率已达瓶颈　　· SiC带来电力电子效率革命更高效能源转换支撑更庞大算力推动更复杂的AI落地　　没有碳化硅功率器件对电力损失的精简优化，支撑千万级服务器的数据中心根本无法运作，更不可能为ChatGPT这样的人工智能提供稳定澎湃的基础保障。每一次AI模型的迭代背后，都是高效电力心脏“泵血”能力的跃迁式支撑。　　当千层算法在计算洪流中奔涌探寻智慧之光，是碳化硅功率器作为隐形的能量心脏，在高频节律中泵送着支撑未来所需的磅礴能量。它不再只是硬件清单中的寻常元器件--从算力中心、智能电网到风驰电掣的电动汽车，每一份高效电能都在突破硅时代的物理边界，重绘AI时代的能源图景。或许这硬核革命终将隐匿于技术进步的光辉之中，但这枚第三代“电力之心”在高算力时代的核心价值不言自明--它带来的不仅是能效跃升的百分点，更是通往智能时代的能源通行证。　　硅基时代的老旧心脏渐弱，碳化硅芯的电力脉搏已在高算力胸腔中强劲共振。　　当万亿参数规模的GPT模型在服务器阵列中高速运行，300亿美元的碳化硅市场如同新生血管般在全球电力网络深处悄然延伸--每一次计算脉冲的传递，都是新材料对物理极限的重新定义。　　森国科作为中国第三代半导体碳化硅(SiC)功率器件的领军企业，是驱动AI算力时代高效能基础设施的关键赋能者，历经8年的努力，推出了覆盖650V, 1200V, 1500V, 2000V 系列的碳化硅功率器件及模块，成为革新电源系统效率的“硬核力量”。森国科正以SiC之“芯”，为澎湃的AI算力打造高效、绿色的“电力血管”。　　关于森国科　　深圳市森国科科技股份有限公司是一家专业从事功率器件、模块，功率IC的高新科技企业。功率器件主要包括碳化硅二极管、碳化硅MOSFET、IGBT，功率芯片主要包括功率器件驱动芯片、无刷电机驱动芯片两大类。公司总部在深圳市南山区，在深圳、成都设有研发及运营中心。公司研发人员占比超过70%，研究生以上学历占比50%，来自联发科、海思、比亚迪微电子、罗姆、华润上华等机构，囊括清华大学、电子科技大学、西安电子科技大学、西北工业大学等微电子专业知名院校。　　森国科碳化硅产品线为650V、1200V 和碳化硅二极管、碳化硅MOSFET、SiC二极管模块、SiC MOSFET 模块，该产品系列广泛应用于新能源汽车、光伏逆变器、充电桩电源模块、矿机电源、通信设备电源、5G微基站电源、服务器电源、工业电源、快充电源、轨道交通电源等。森国科碳化硅产品采用6寸车规级晶圆，具有高耐温，高频，高效，高压特性，已稳步进入国内汽车三电、主流大功率电源、光风储逆变器、充电桩电源模块等上市公司供应链。　　森国科功率IC采用先进的高压特色工艺，包括功率管及模块的驱动、BLDC及FOC电机的驱动。经过5年的发展，该产品线的团队在BCD工艺，UHV工艺、数模混合、电机驱动算法方面有深厚的积累。功率器件驱动芯片，已经大规模量产中低压系列，即将推出高压系列。在电机驱动芯片方面，成功推出了单相BLDC散热风扇电机系列和三相BLDC电机驱动系列。　　森国科在中金资本、北汽产投、蓝思科技、凌霄股份、中科海创等股东的助力下，以低成本创新为己任，努力为客户提供高性价比的绿色“芯”动力，成为全球领先的功率半导体公司!
