前言

　　本期继续为大家带来小米三合一充电宝新品的拆解，这款产品集充电器、充电宝以及自带线设计于一身，随时可自充电或给设备补电，真正做到出门只带一个即可。并且电芯容量设计在5000mAh，保证了机身整体尺寸，用户日常出行携带更方便。

　　此外产品还额外配置有数显屏以及USB-C接口，既能随时了解充电宝剩余电量，也能给两个设备同时进行供电，做到充电不等待。并且充电器和移动电源模式下，分别支持33W和22.5W的小米私有快充，满足米系用户设备日常充电需求。

　　小米33W三合一充电宝开箱

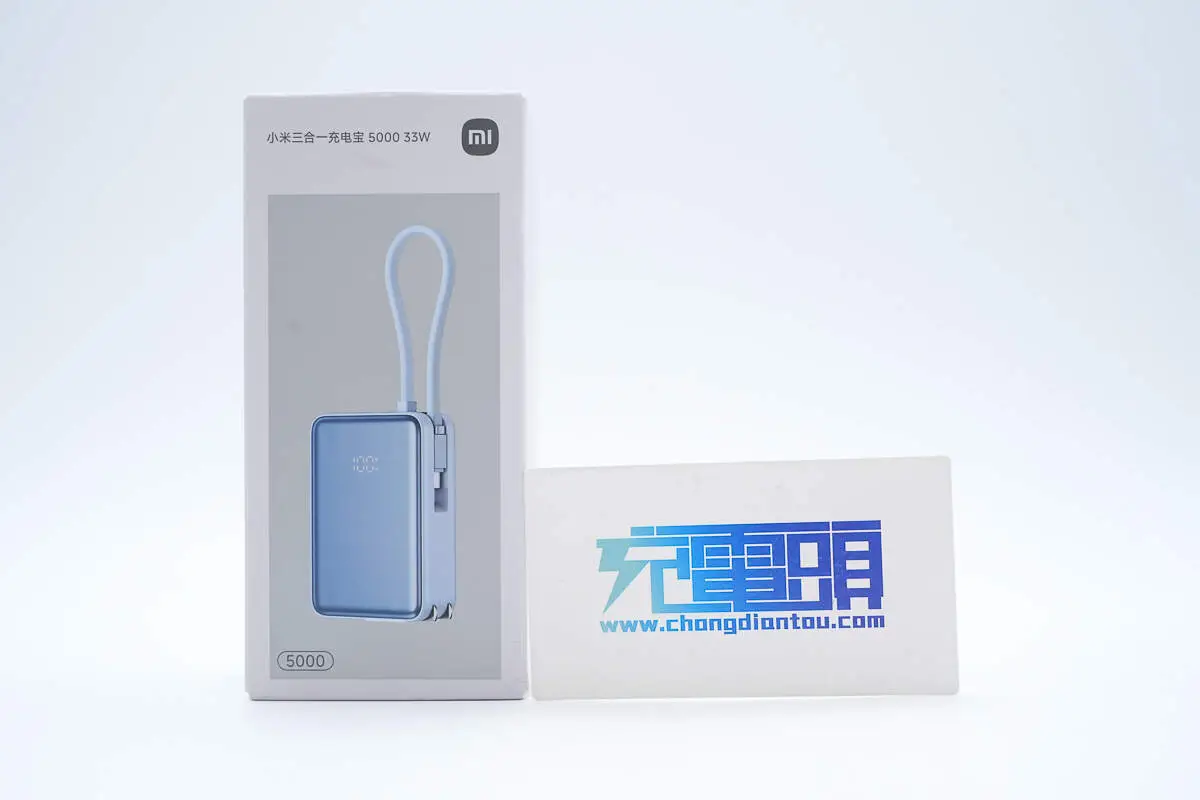

　　包装盒正面印有小米品牌logo、产品名称以及外观图。

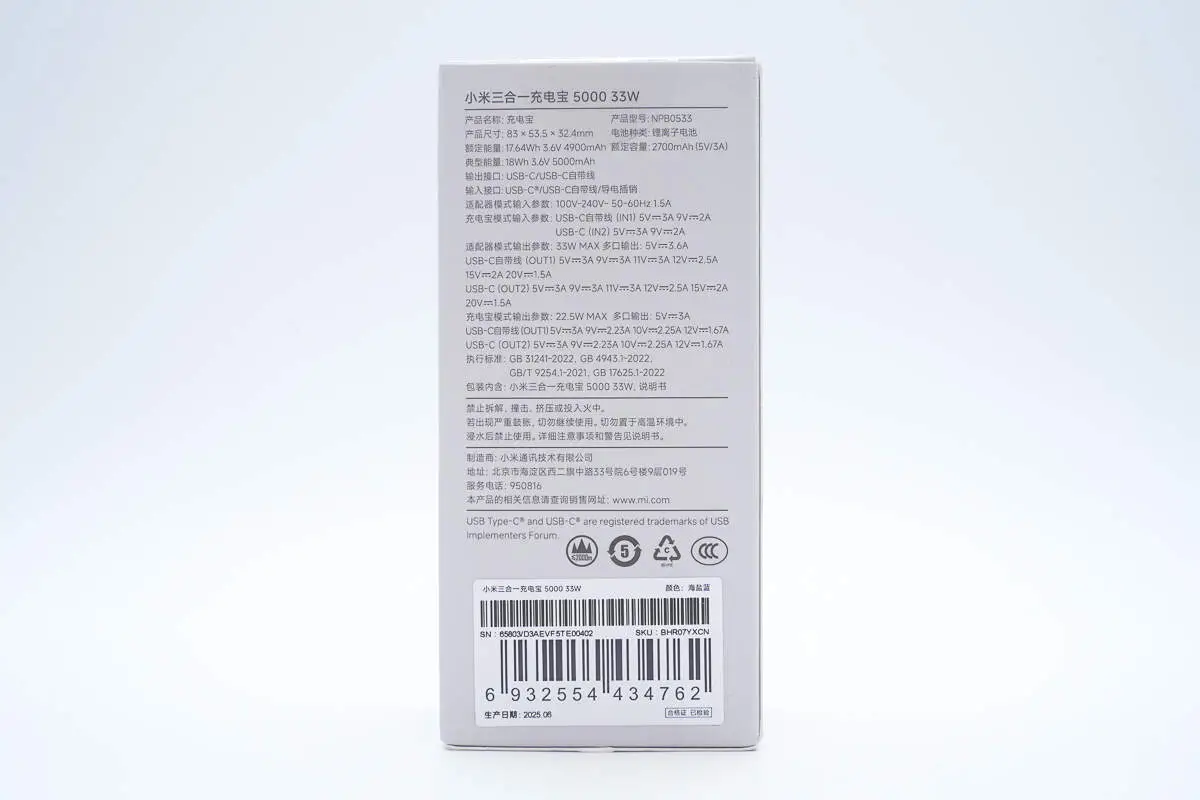

　　背面印有充电宝参数以及制造商信息等。

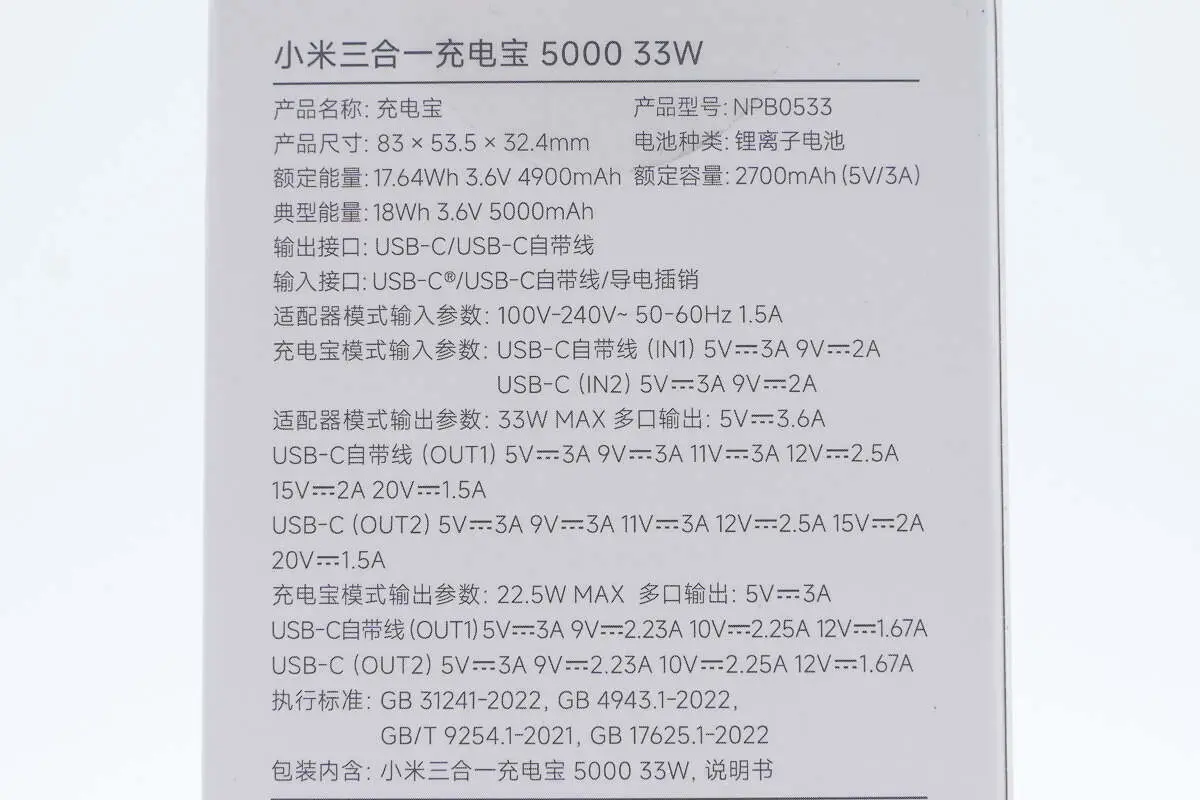

　　包装盒上参数特写，下面到产品实物展示环节再介绍。

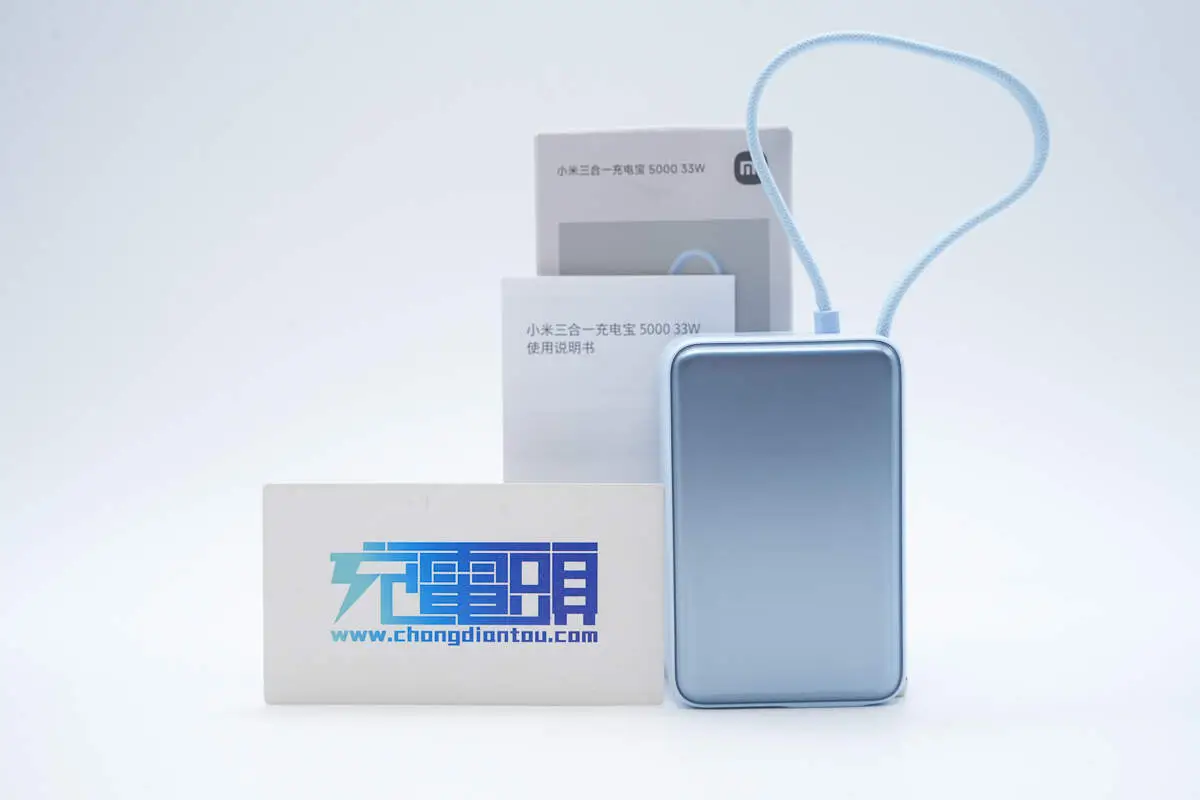

　　包装内含移动电源以及说明书。

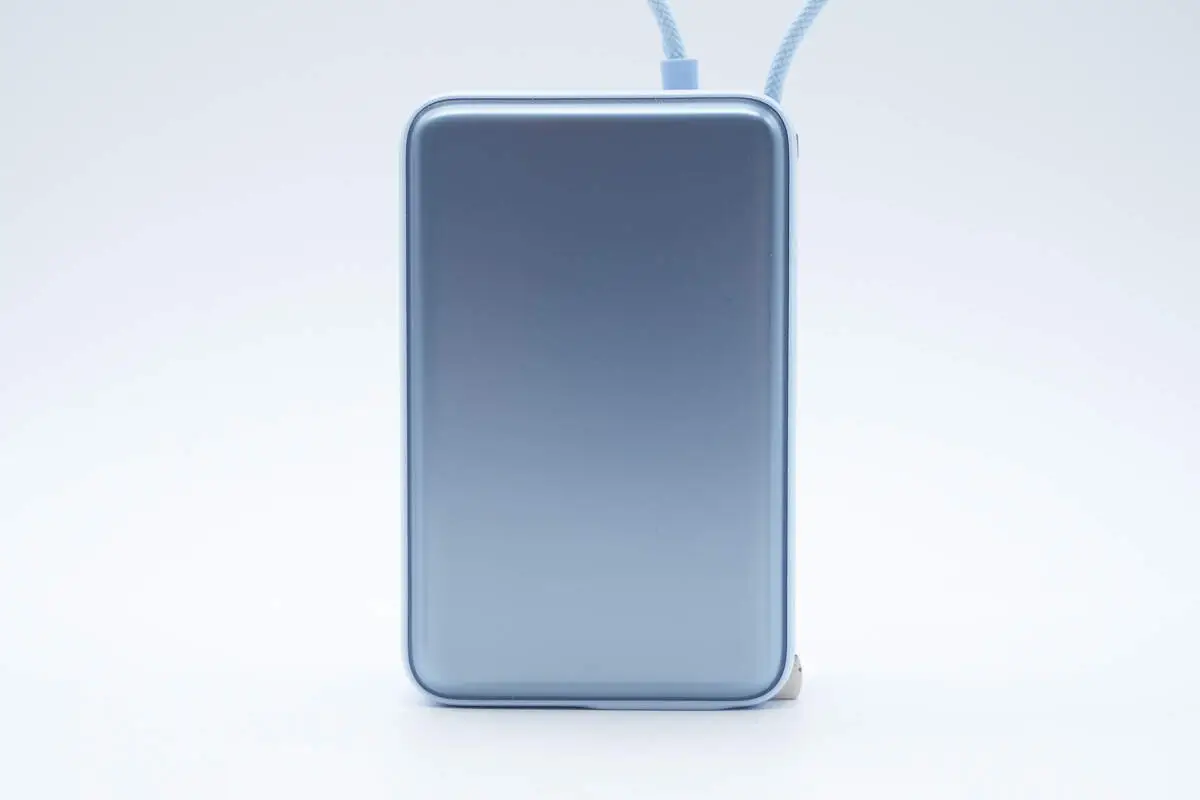

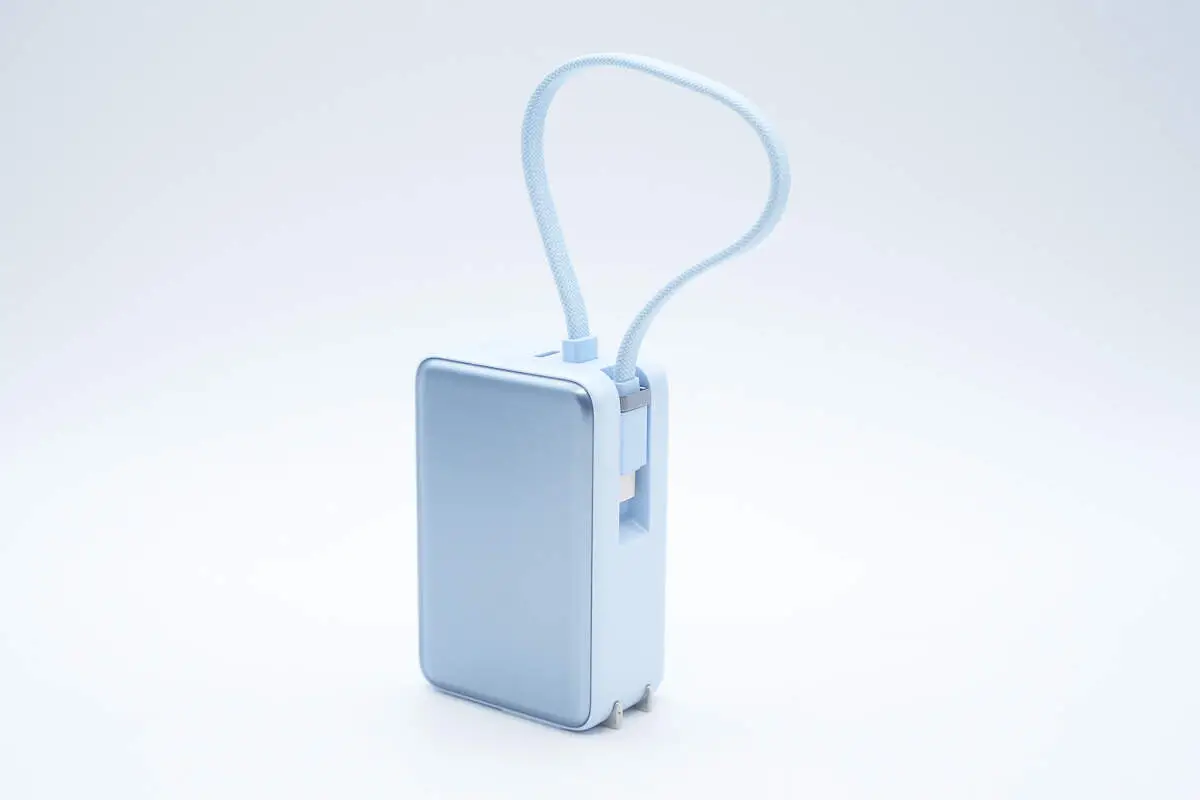

　　充电宝延续一贯的简约风格设计，机身整体小巧，正面喷砂工艺处理金属质感十足，外观十分精致。

　　机身正面同样喷漆处理，提升整体质感。

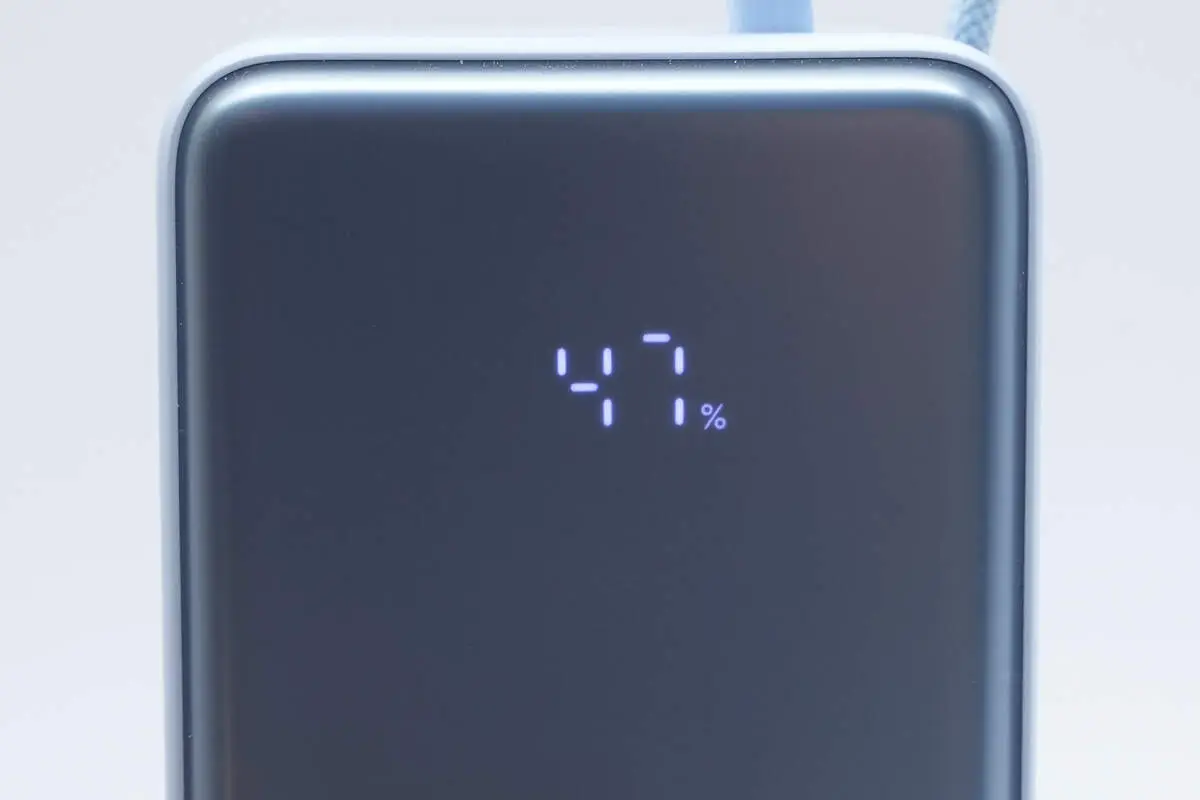

　　正面上方设有电量数显屏，用户可随时精确充电宝剩余电量，同时隐藏式设计让产品外观看起来一致性更好。

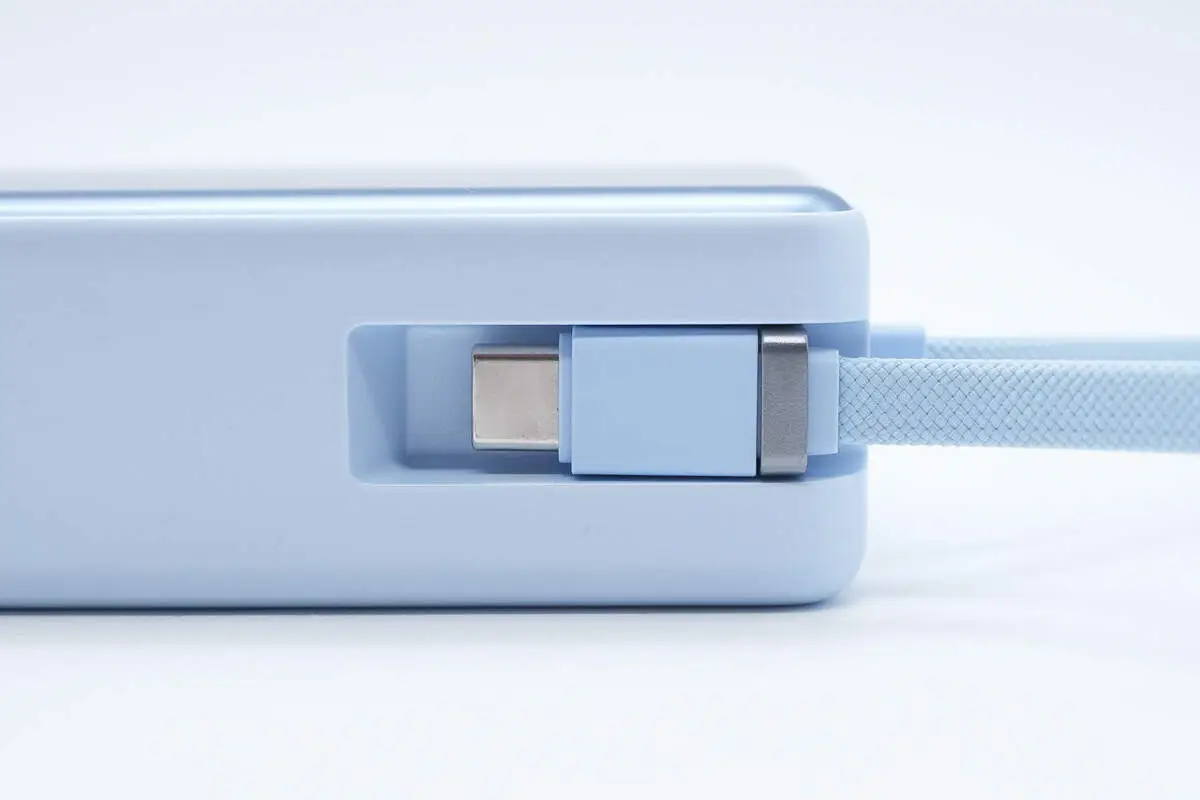

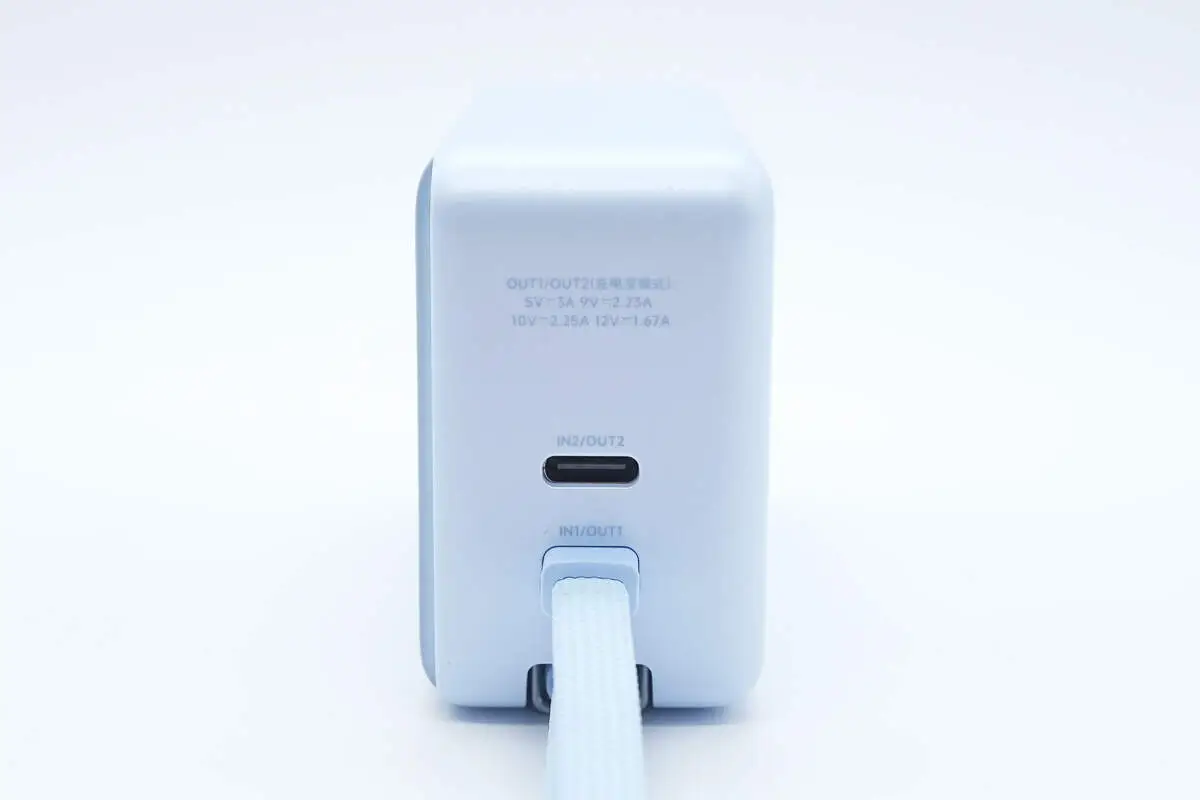

　　机身顶部配置USB-C接口以及USB-C自带线，壳体上印有相应的标识和参数。

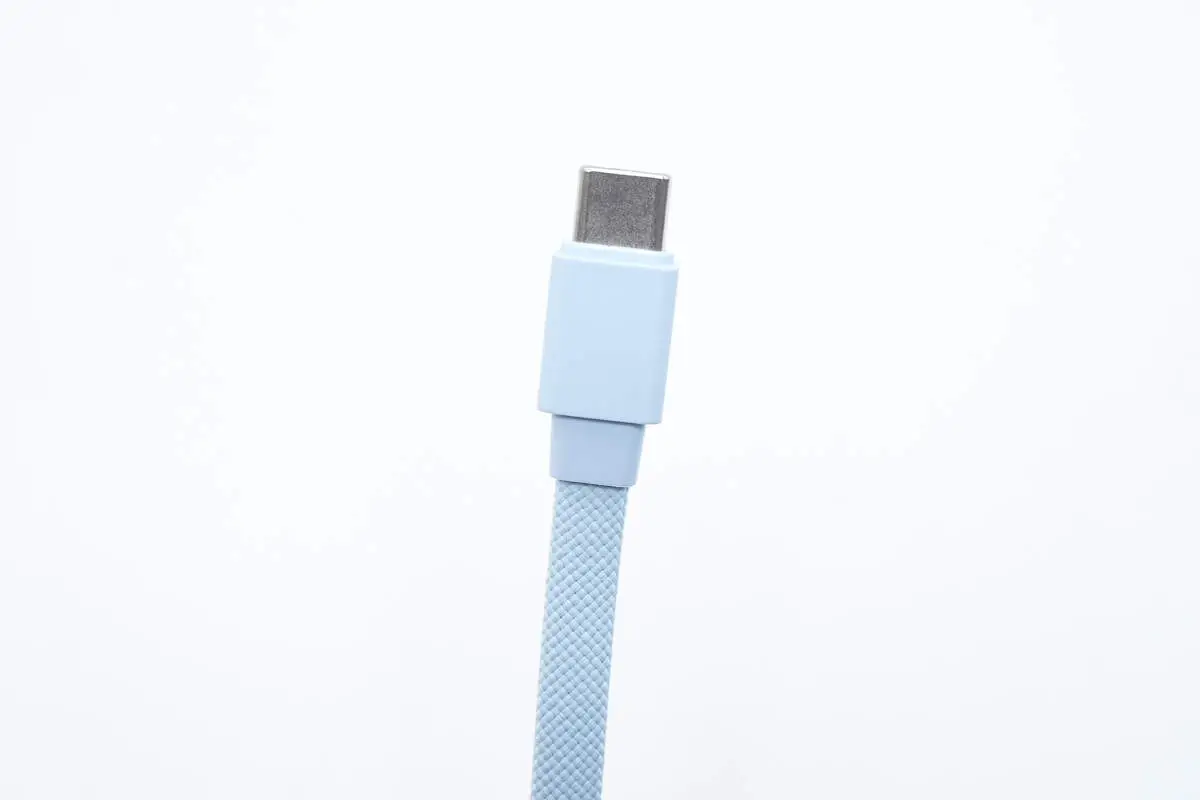

　　USB-C线缆为编织线类型，线身扁平设计，更加耐用的同时提升使用体验。

　　机身侧面设有金属锁扣和收纳槽，用于固定线缆起到当提绳作用，方便悬挂或手持。

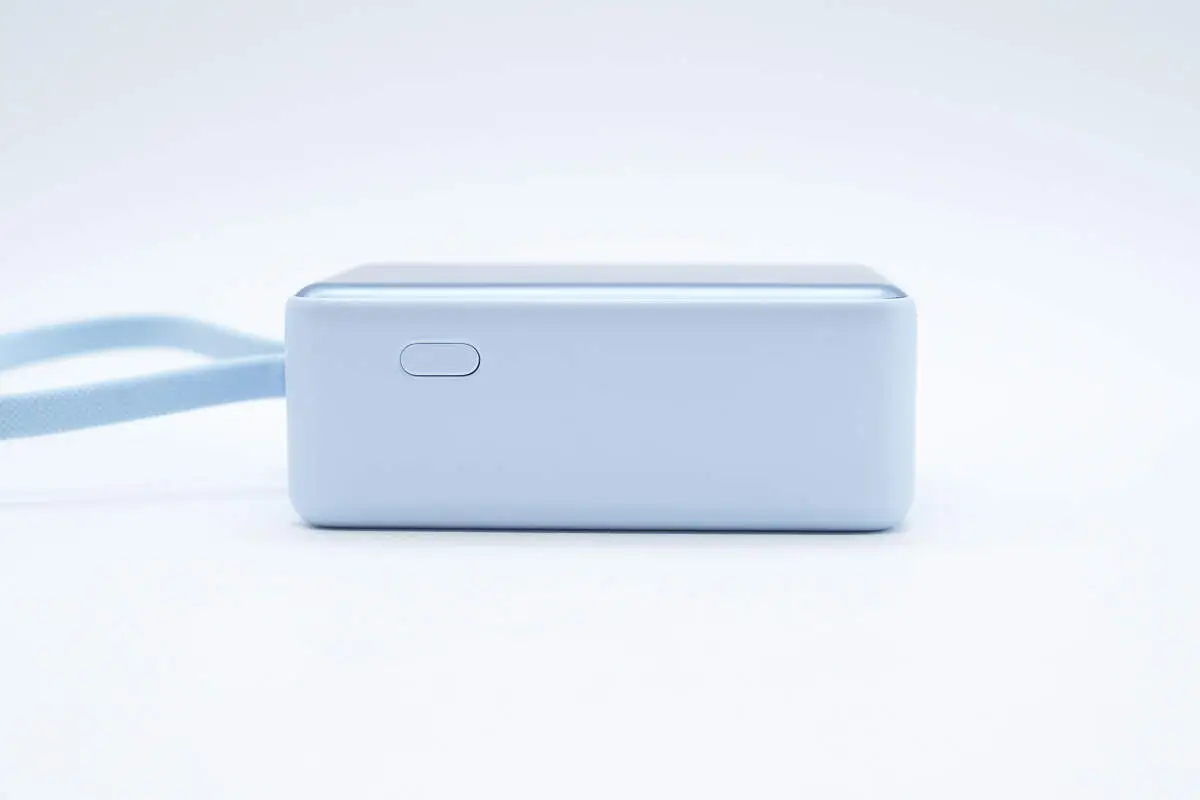

　　另一侧配置有电源键。

　　机身另一端配置可折叠国标插脚。

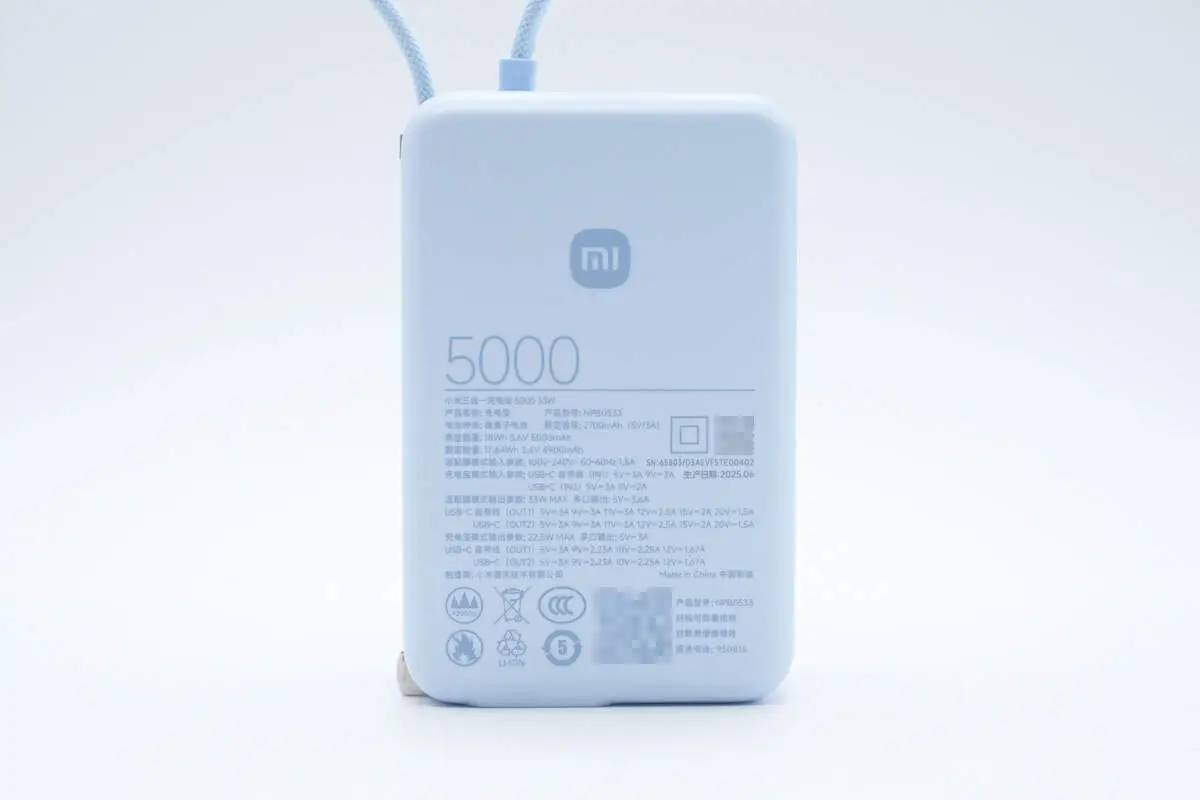

　　机身背面印有移动电源参数信息。

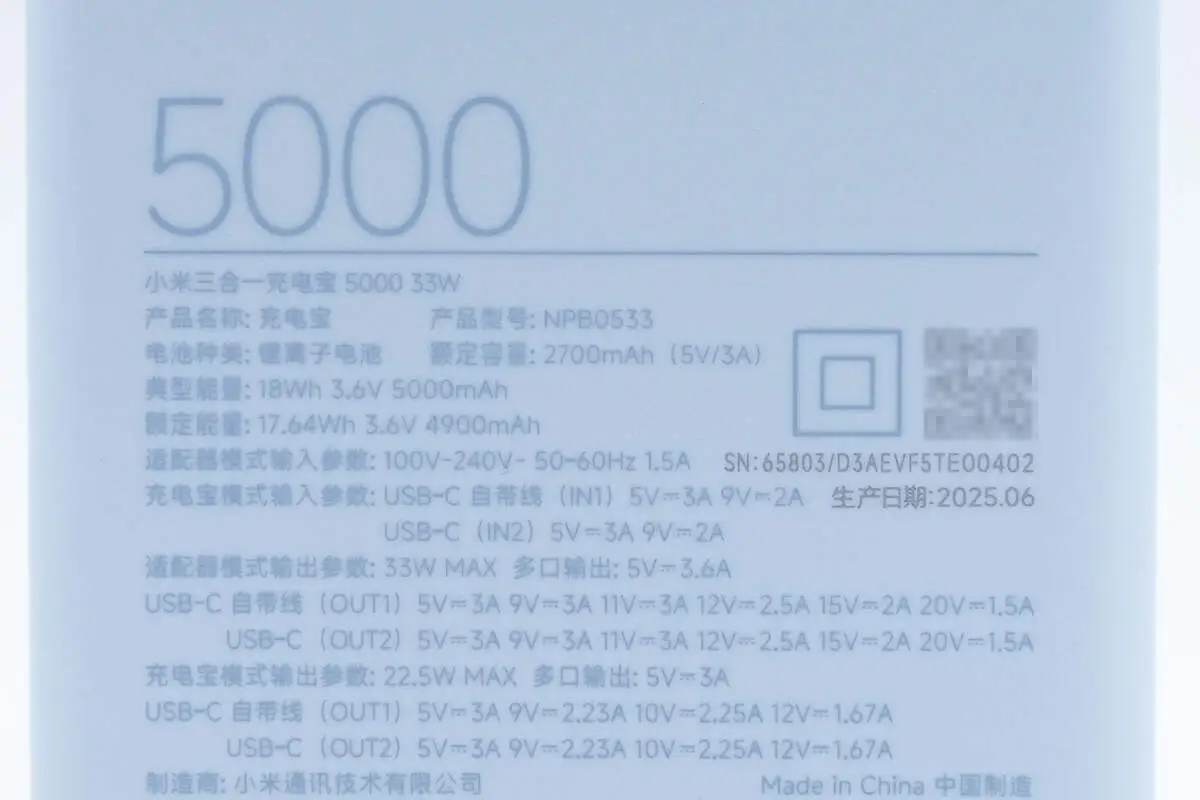

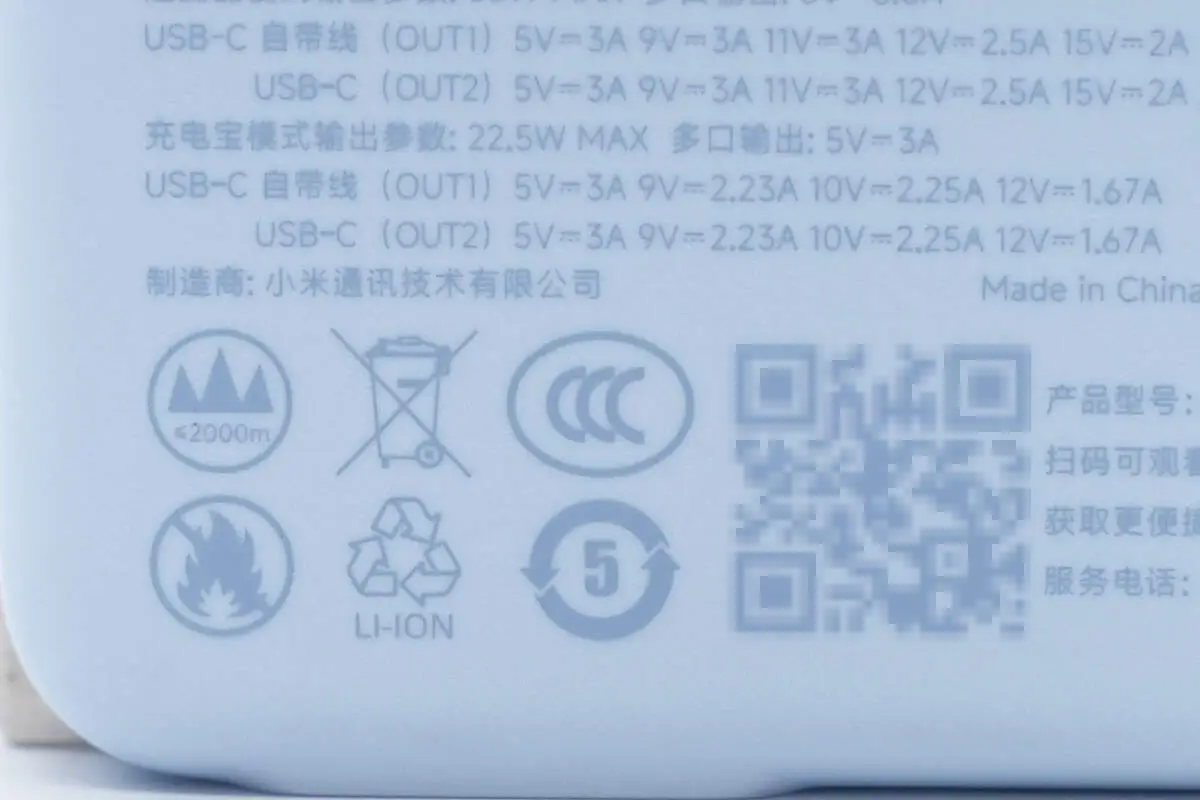

　　产品参数特写

　　产品型号：NPB0533

　　电池种类：锂离子电池

　　额定容量：2700mAh（5V3A）

　　典型能量：18Wh 3.6V 5000mAh

　　额定能量：17.64Wh 3.6V 4900mAh

　　适配器模式输入参数：100-240V~50/60Hz 1.5A

　　适配器模式输出参数：33W MAX

　　多口输出：5V3.6A

　　USB-C 自带线：5V3A、9V3A、11V3A、12V2.5A、15V2A、20V1.5A

　　USB-C：5V3A、9V3A、11V3A、12V2.5A、15V2A、20V1.5A

　　充电宝模式输入参数：

　　USB-C 自带线：5V3A、9V2A

　　USB-C：5V3A、9V2A

　　充电宝模式输出参数：22.5W MAX

　　多口输出：5V3A

　　USB-C 自带线：5V3A、9V2.23A、10V2.25A、12V1.67A

　　USB-C：5V3A、9V2.23A、10V2.25A、12V1.67A

　　制造商：小米通讯技术有限公司

　　移动电源通过了国家3C强制认证。

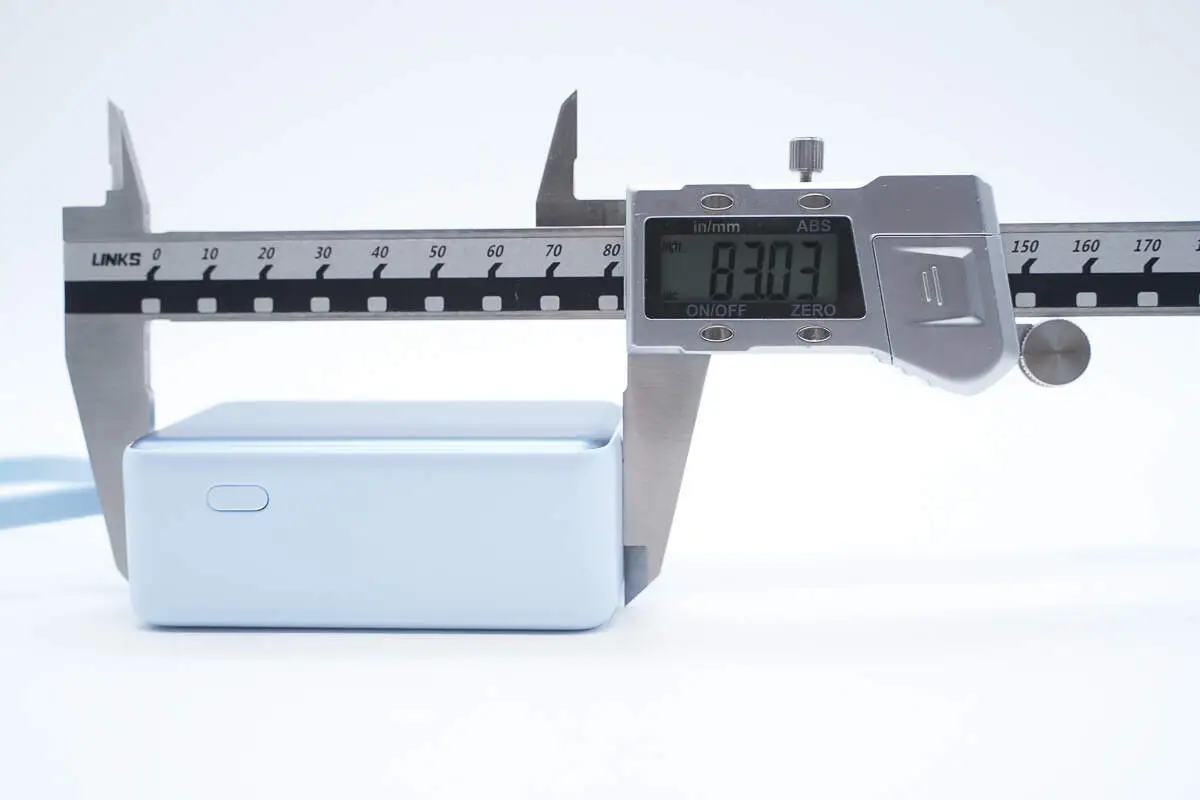

　　实测充电宝机身长度为83.03mm。

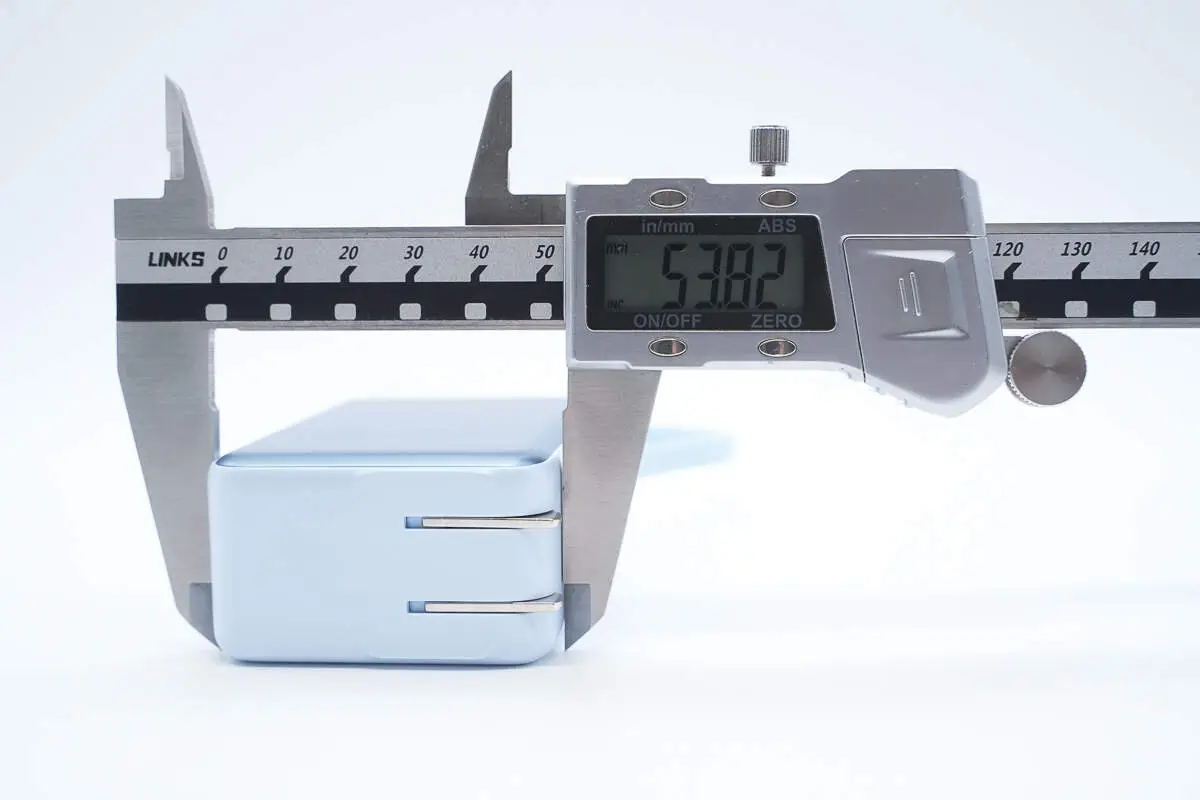

　　宽度为53.82mm。

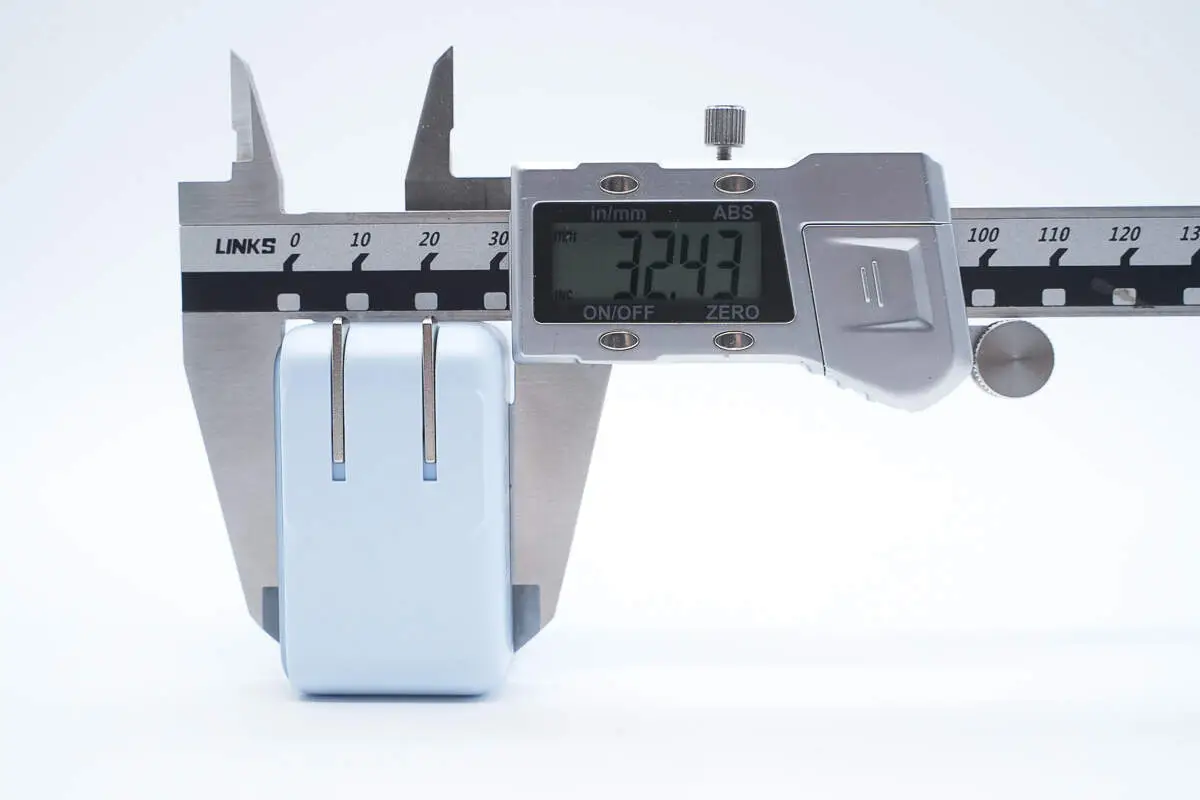

　　厚度为32.43mm。

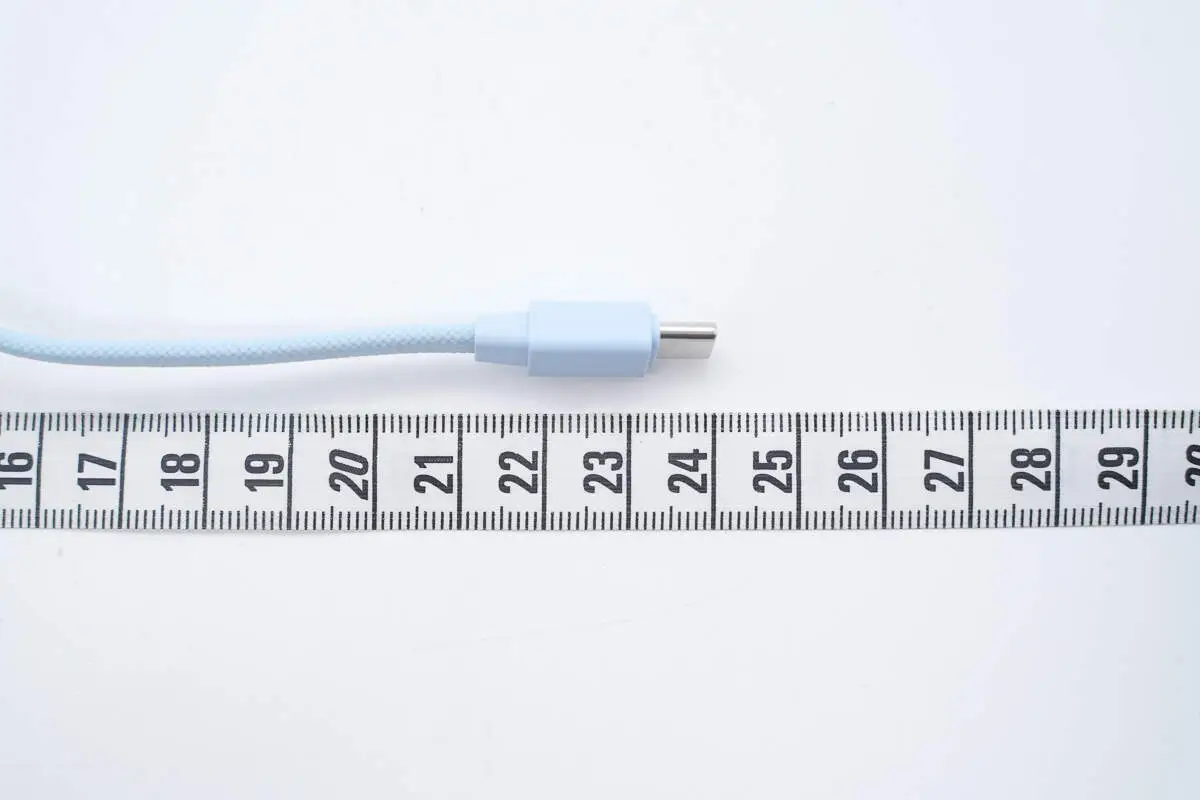

　　测得USB-C自带线长度约为24cm。

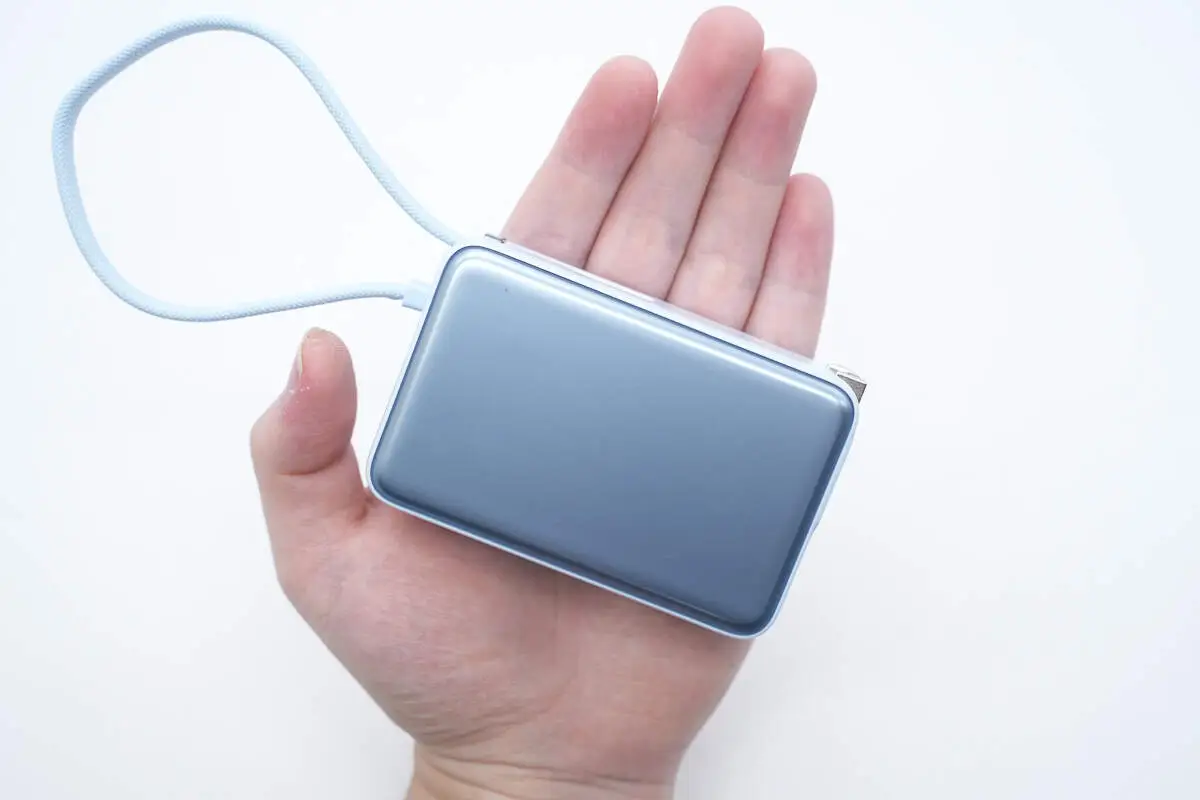

　　充电宝拿在手上的大小直观感受。

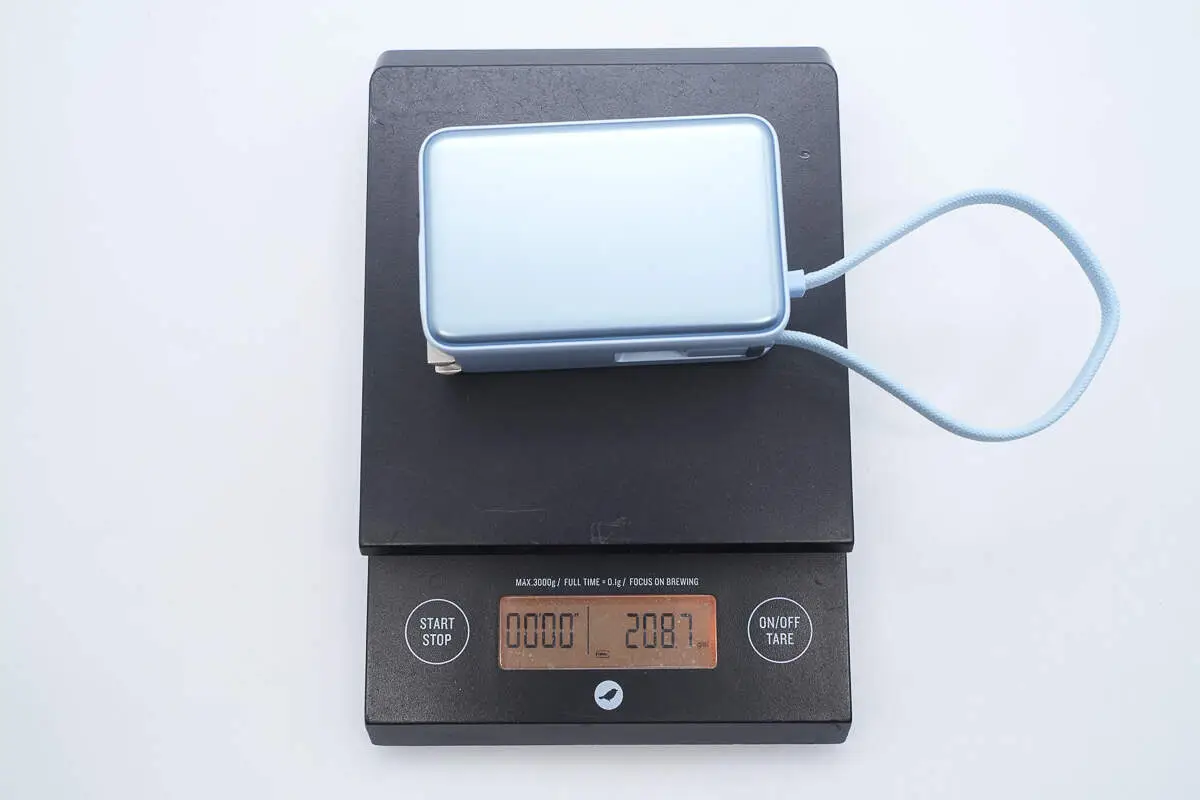

　　另外测得充电宝重量约为209g。

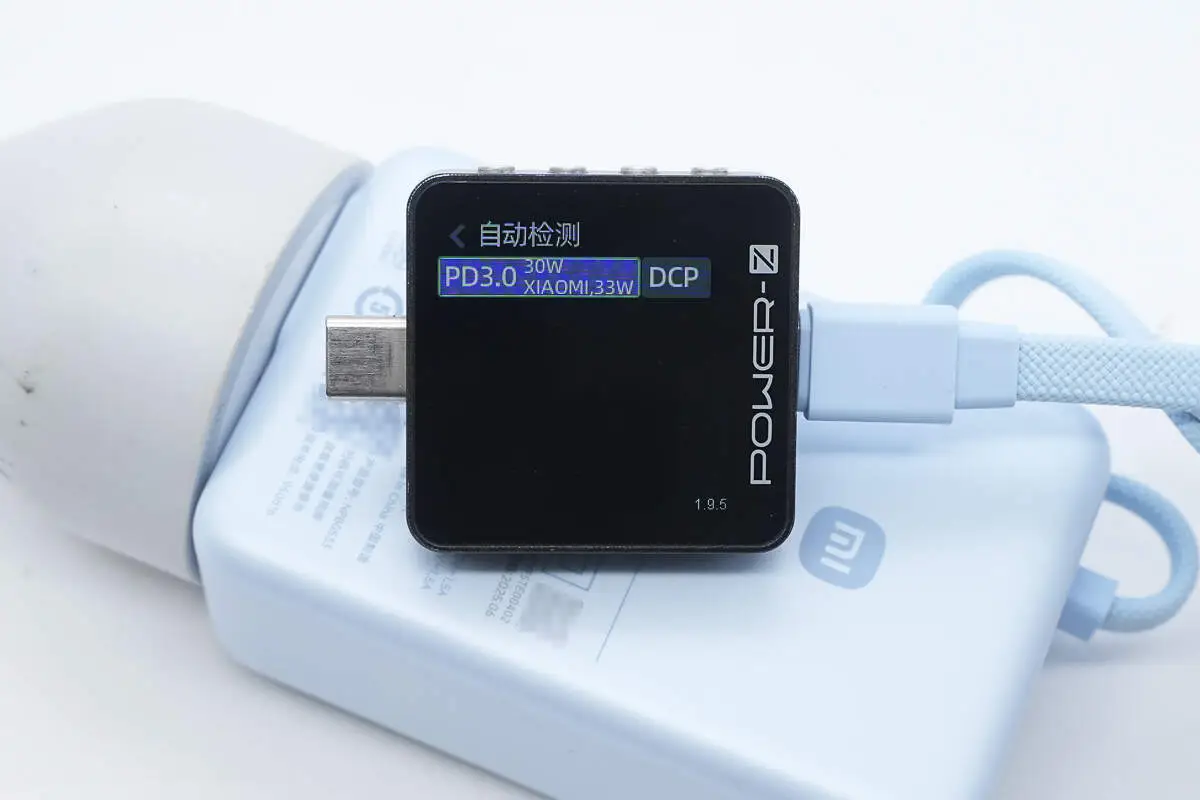

　　充电器模式下，测得USB-C线输出支持PD3.0、DCP充电协议，以及小米33W私有快充协议。

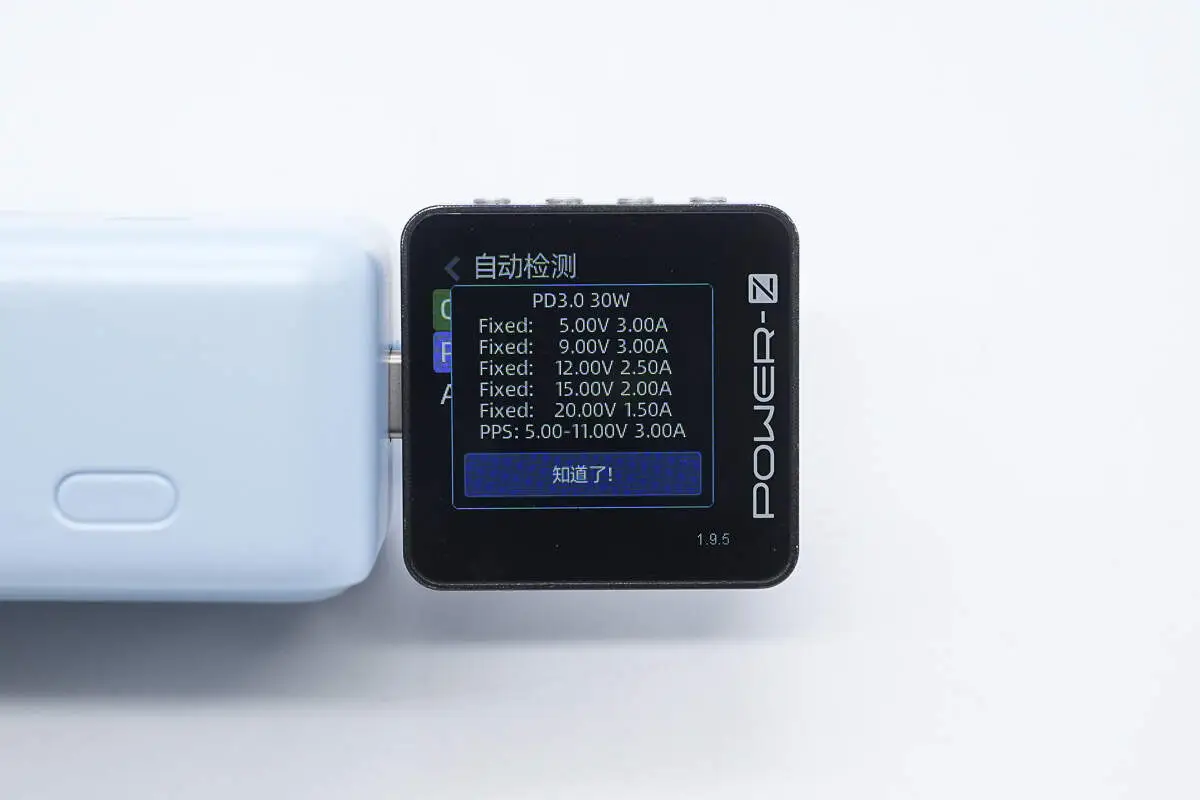

　　PDO报文显示USB-C线还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V3A小米私有电压档位。

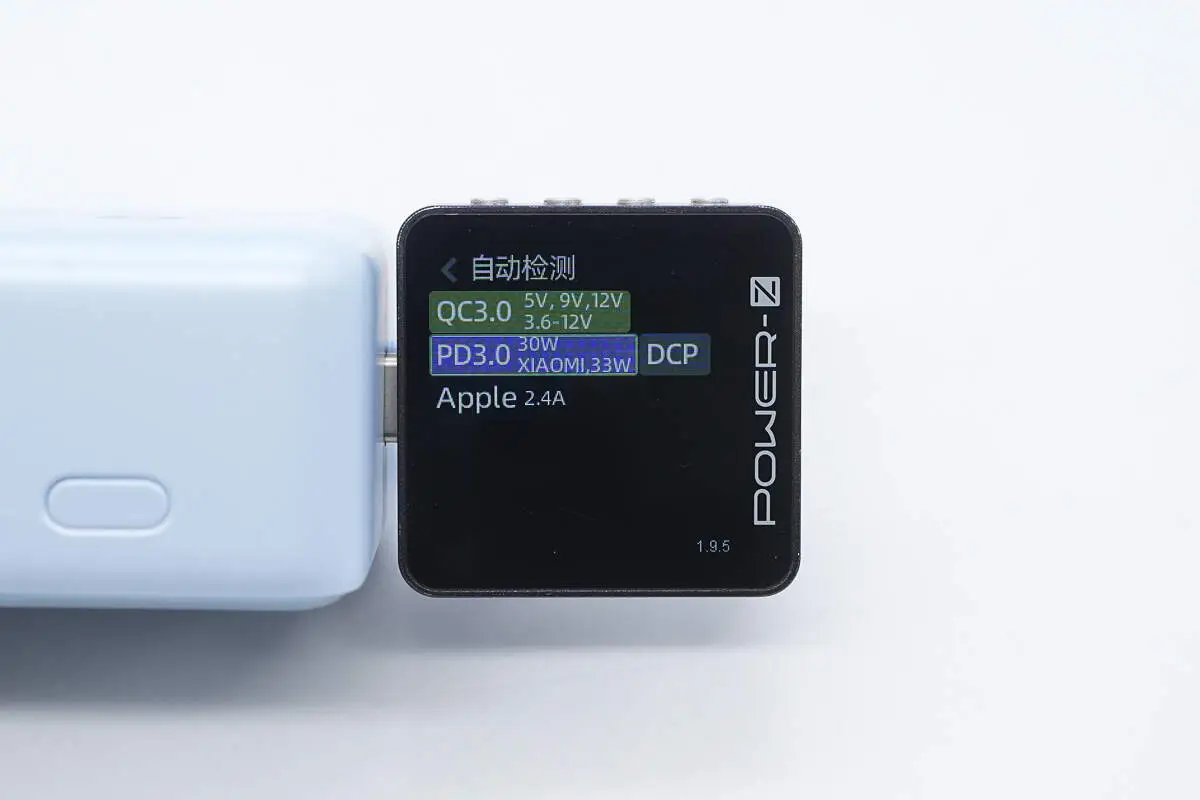

　　测得USB-C口支持QC3.0、PD3.0、DCP、Apple 2.4A充电协议，以及小米33W私有快充协议。

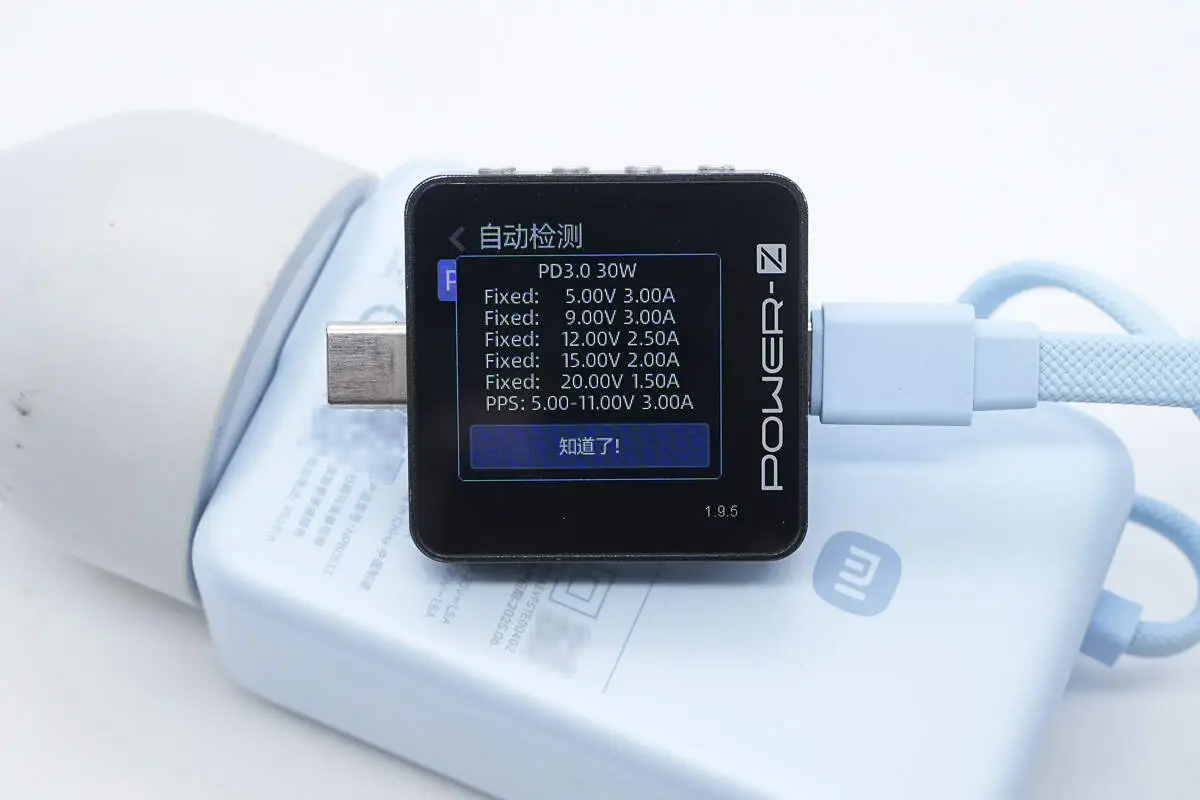

　　PDO报文显示USB-C口同样具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V3A小米私有电压档位。

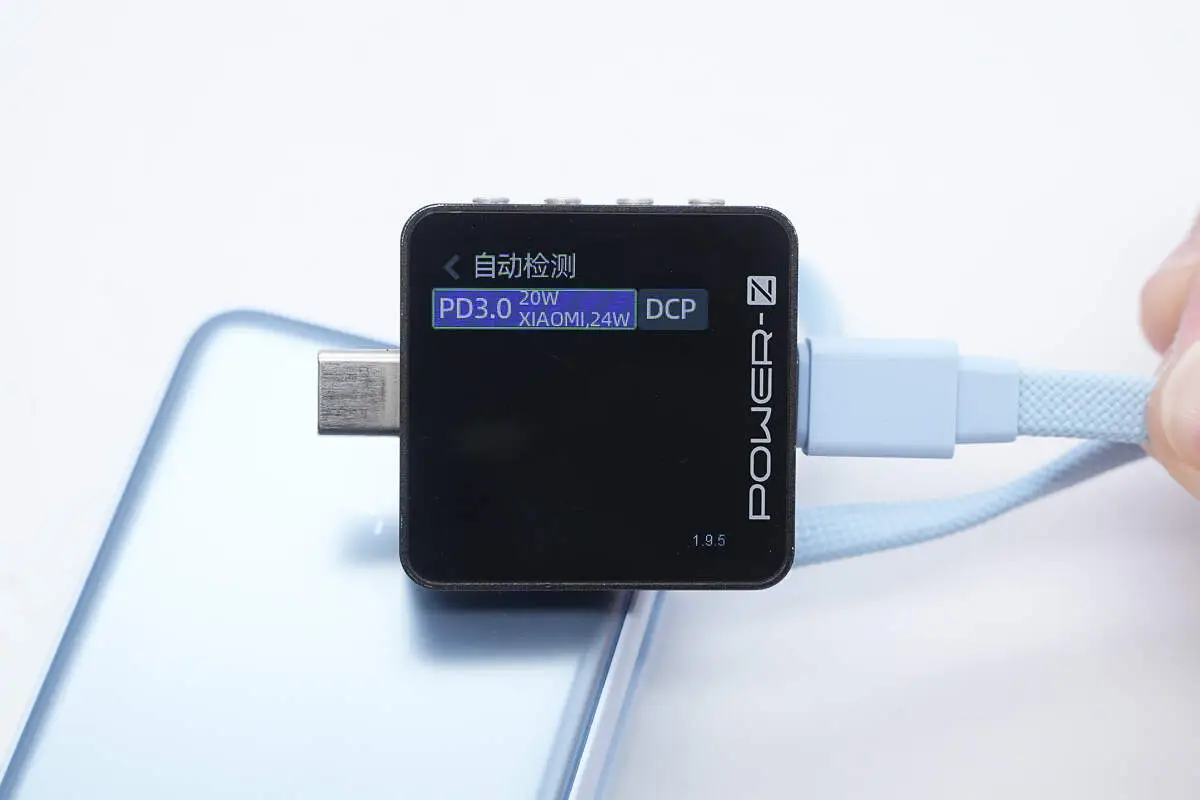

　　移动电源模式下，测得USB-C线输出支持PD3.0、DCP充电协议，以及小米24W私有快充协议。

　　PDO报文显示USB-C线具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及5-11V2.25A一组小米私有电压档位。

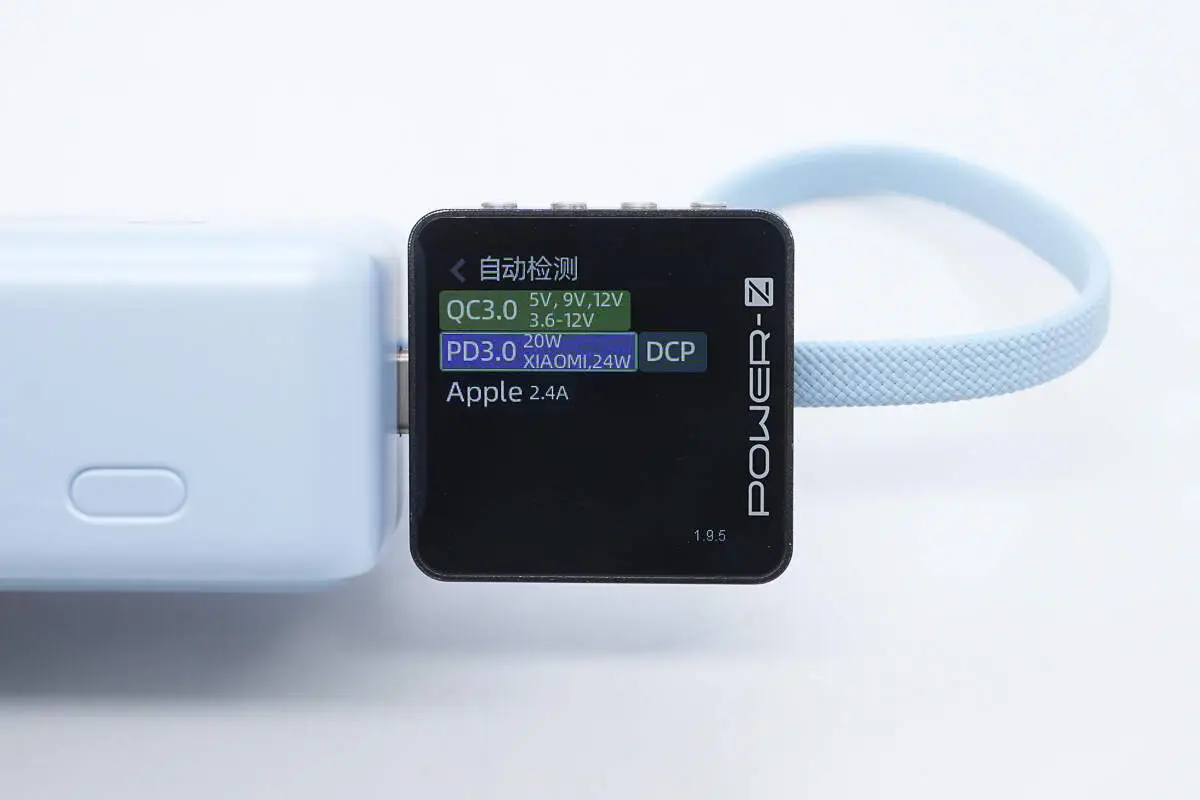

　　测得USB-C口支持QC3.0、PD3.0、DCP、Apple 2.4A充电协议，以及小米24W私有快充协议。

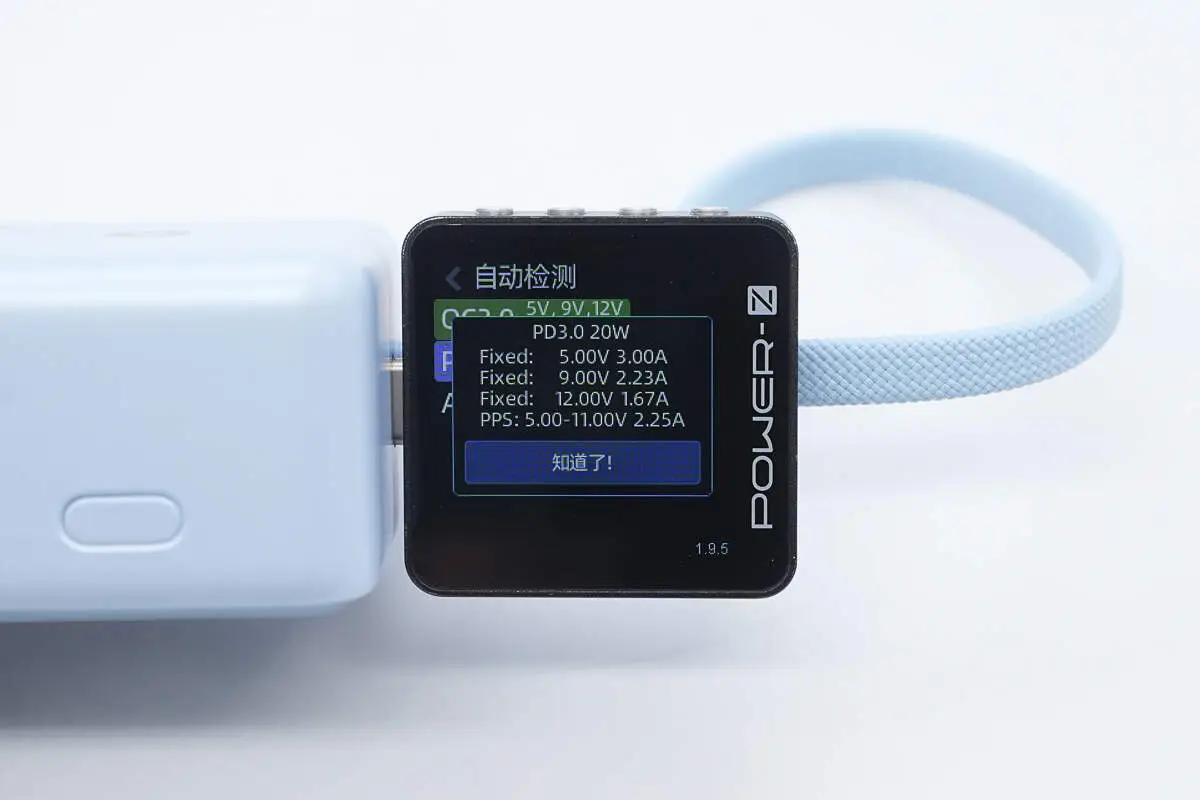

　　PDO报文显示USB-C口具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及5-11V2.25A一组小米私有电压档位。

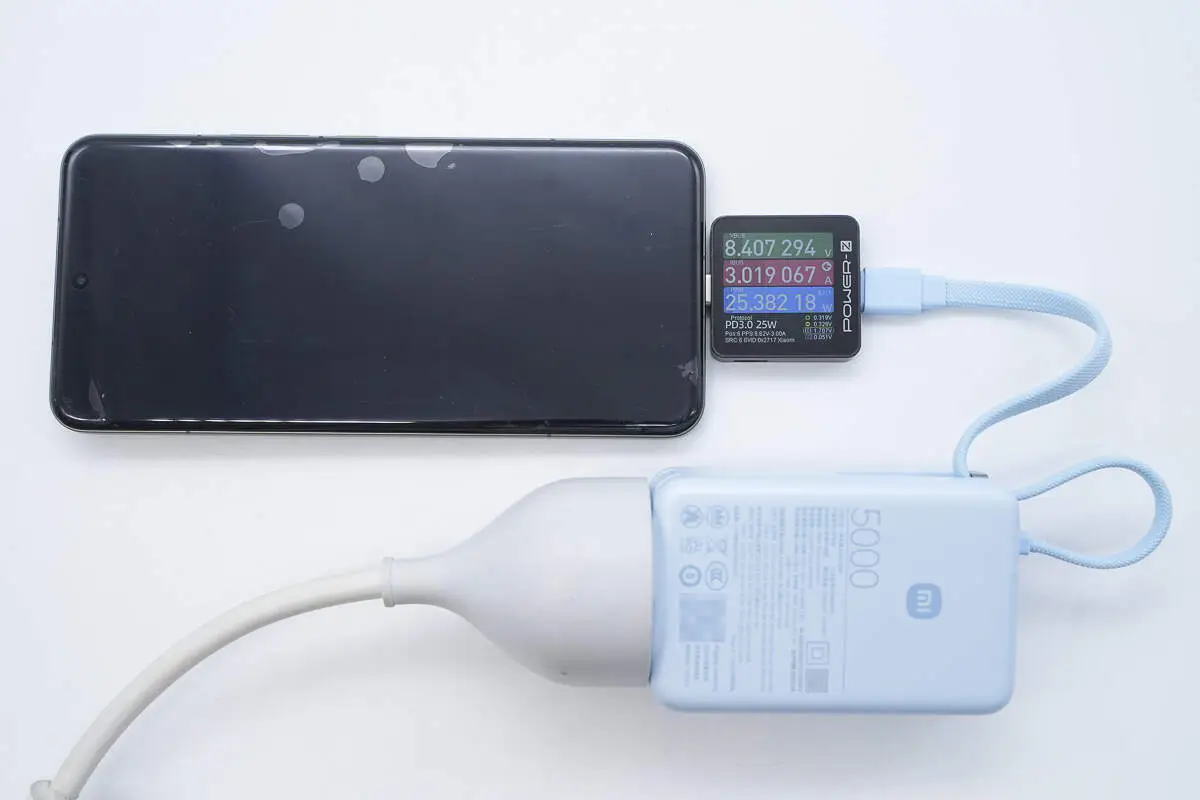

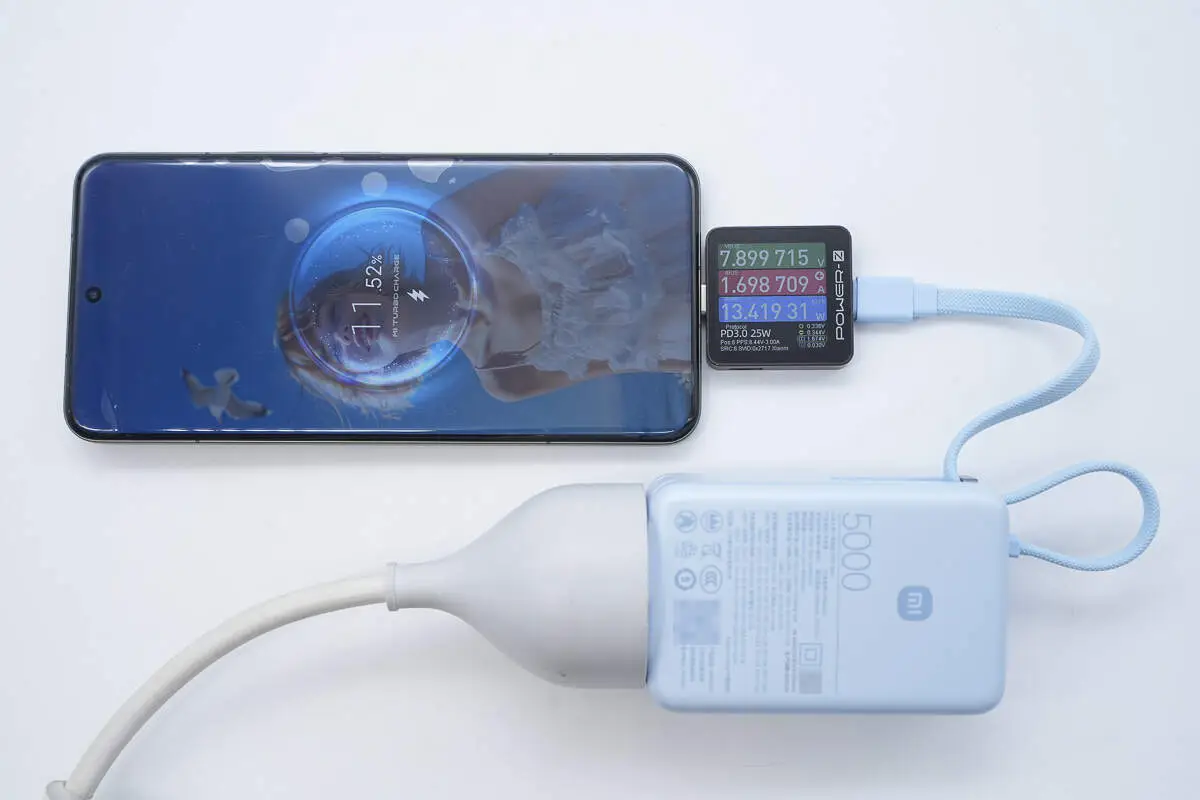

　　充电器模式下使用USB-C线给小米15 Pro充电，成功开启小米澎湃秒充。

　　当充电功率爬升到稳定状态时，测得充电功率约为25.38W。

　　小米33W三合一充电宝拆解

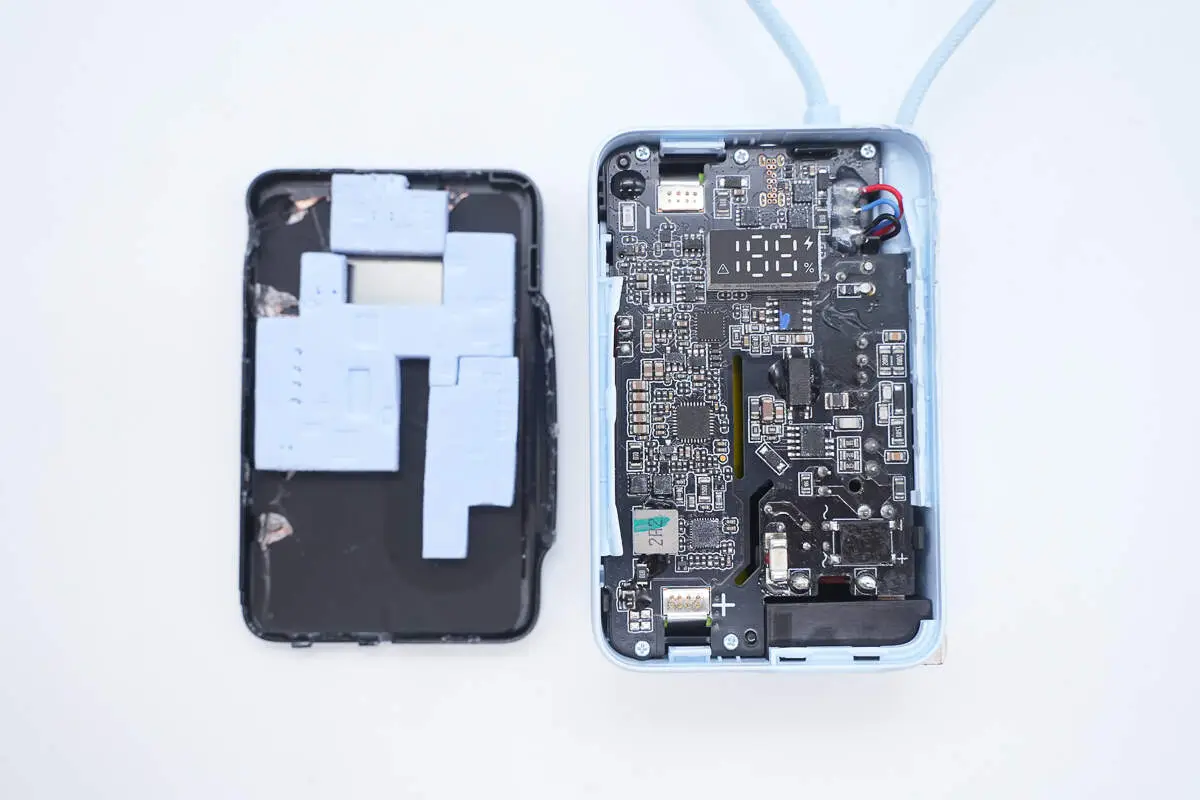

　　将充电宝机身正面外壳拆开，采用卡扣固定封装。

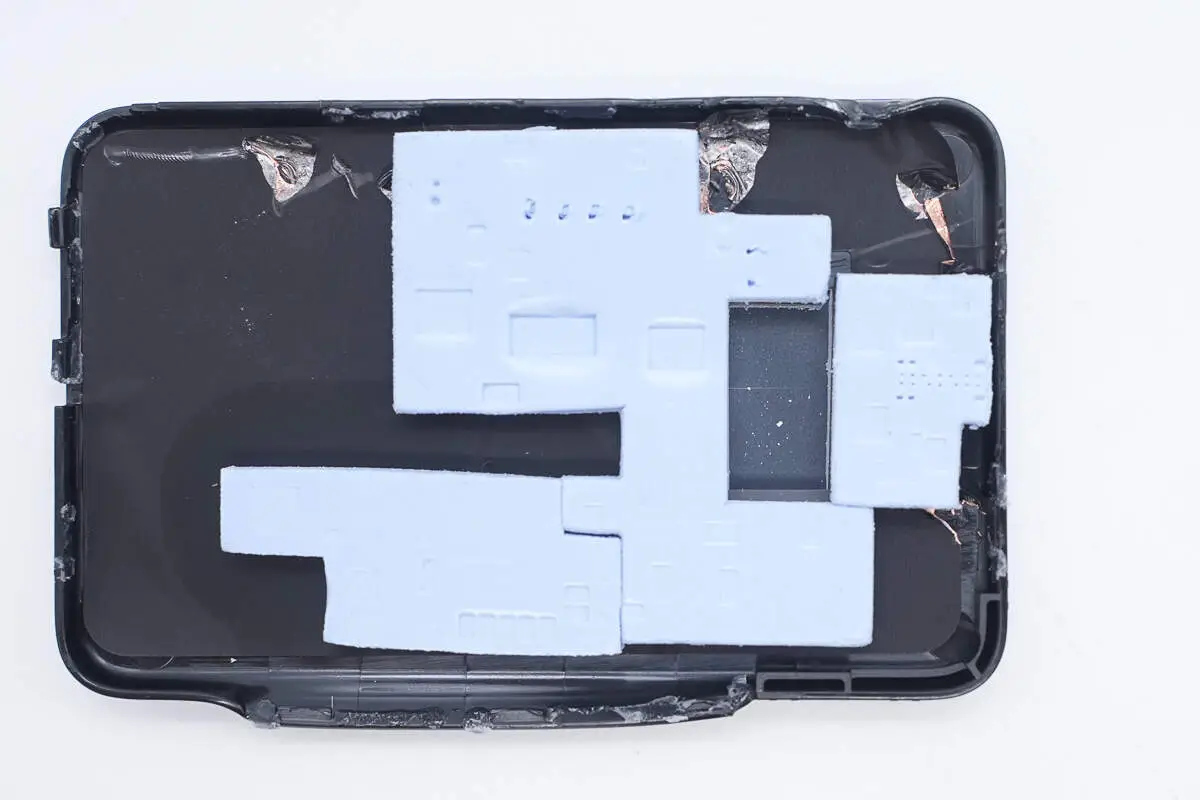

　　壳体内侧贴有散热铜箔和蓝色导热垫。

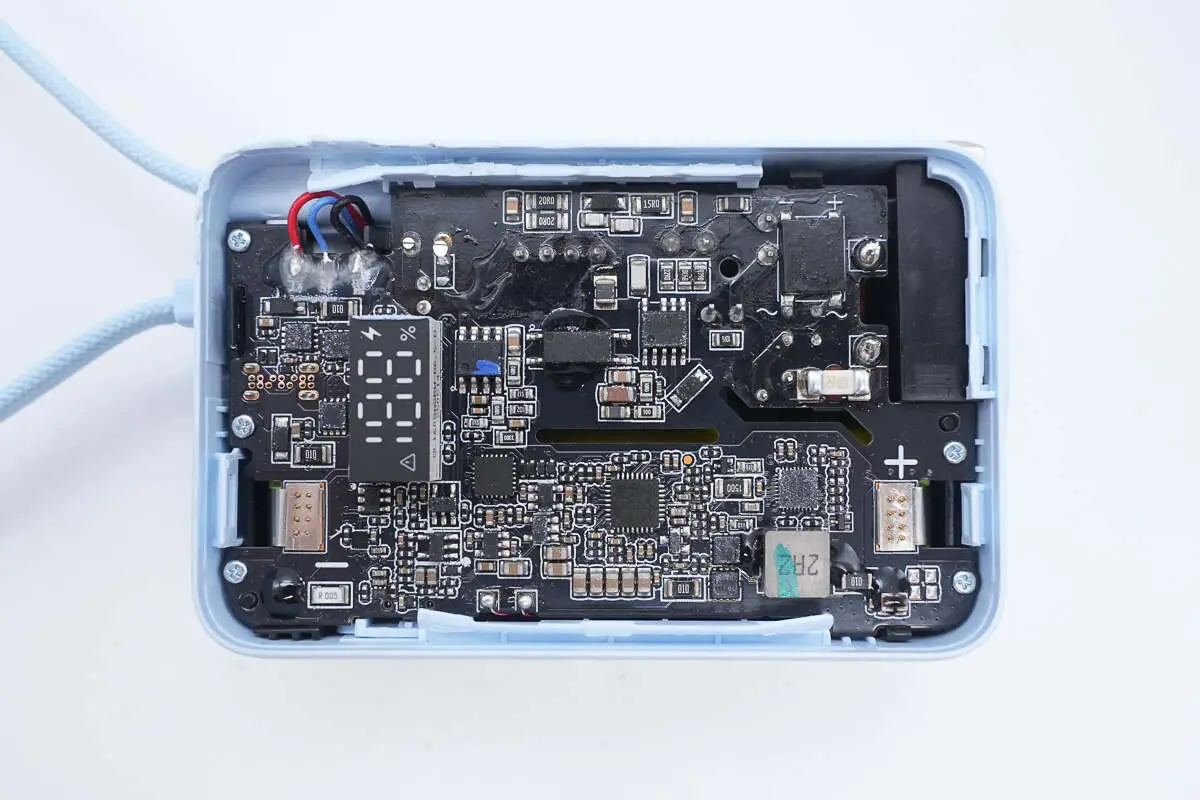

　　内部PCB板采用螺丝进行固定，连接导线焊接处打胶水固定。

　　电芯与PCB板通过镍片点焊连接。

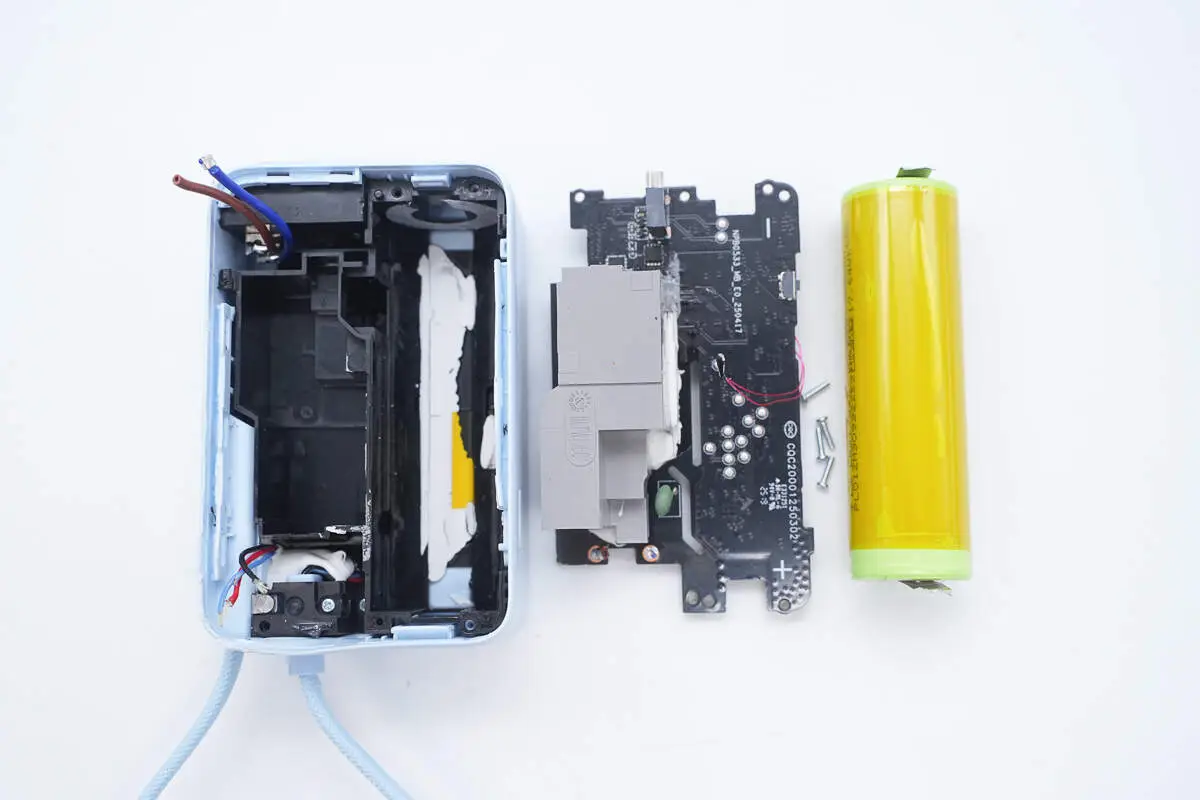

　　将PCB板与电芯分离，下方黑色塑料壳中间设有隔离板，电芯槽内打胶帮助固定。

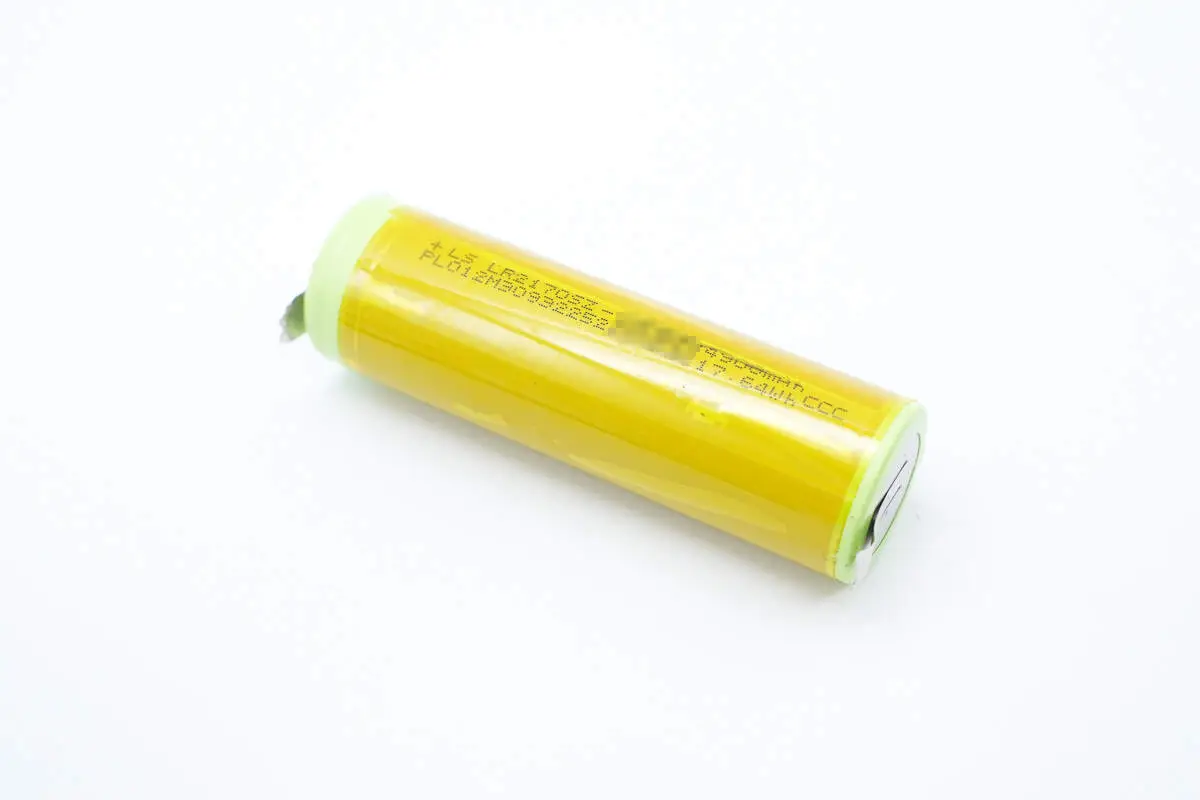

　　电芯包裹黄色耐高温胶带绝缘。

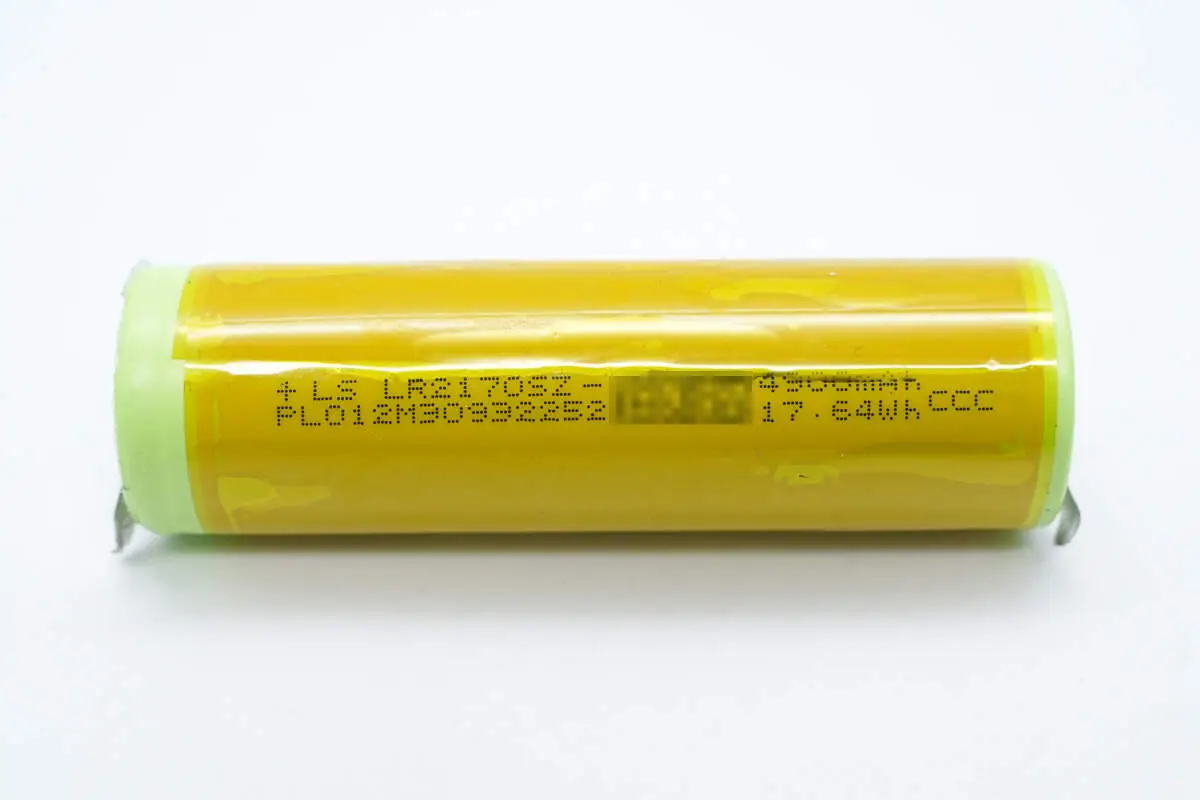

　　电芯来自力神，型号LR2170SZ，容量为4900mAh，能量为17.64Wh，通过了国家3C强制认证。

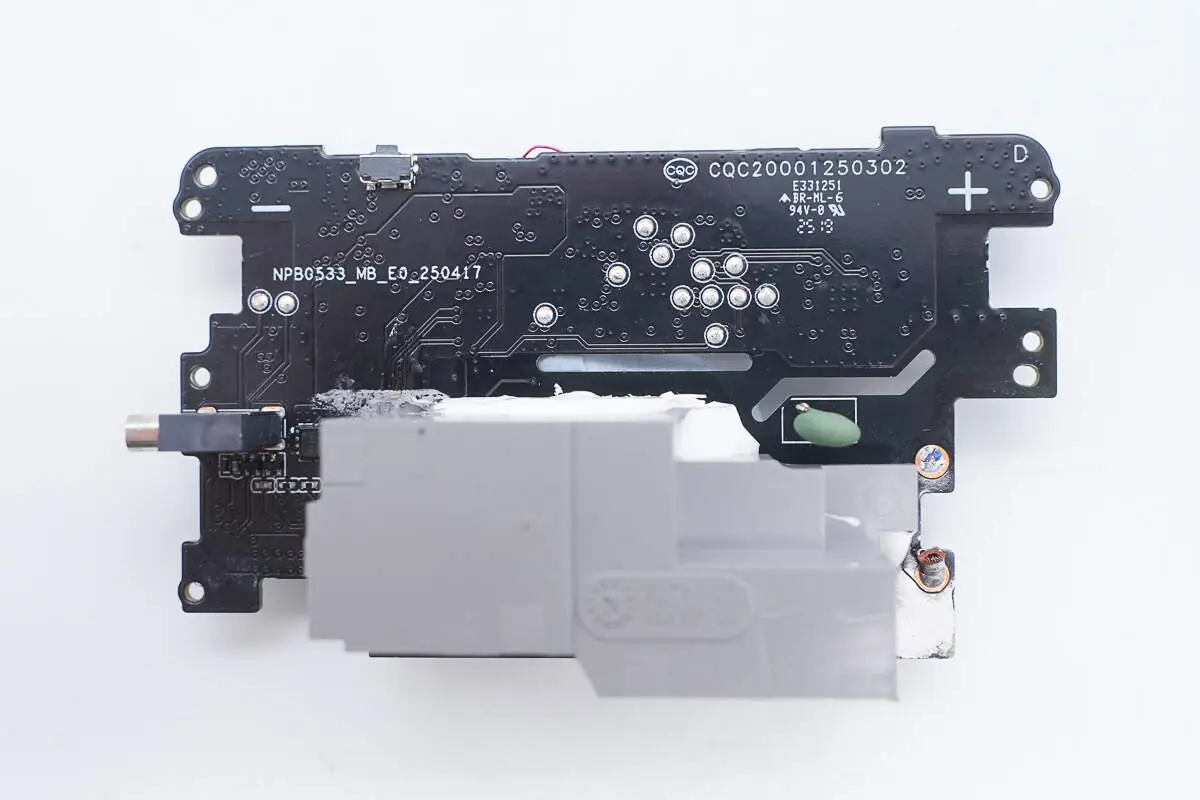

　　PCB板背面一侧器件灌胶成一个整体加强散热。

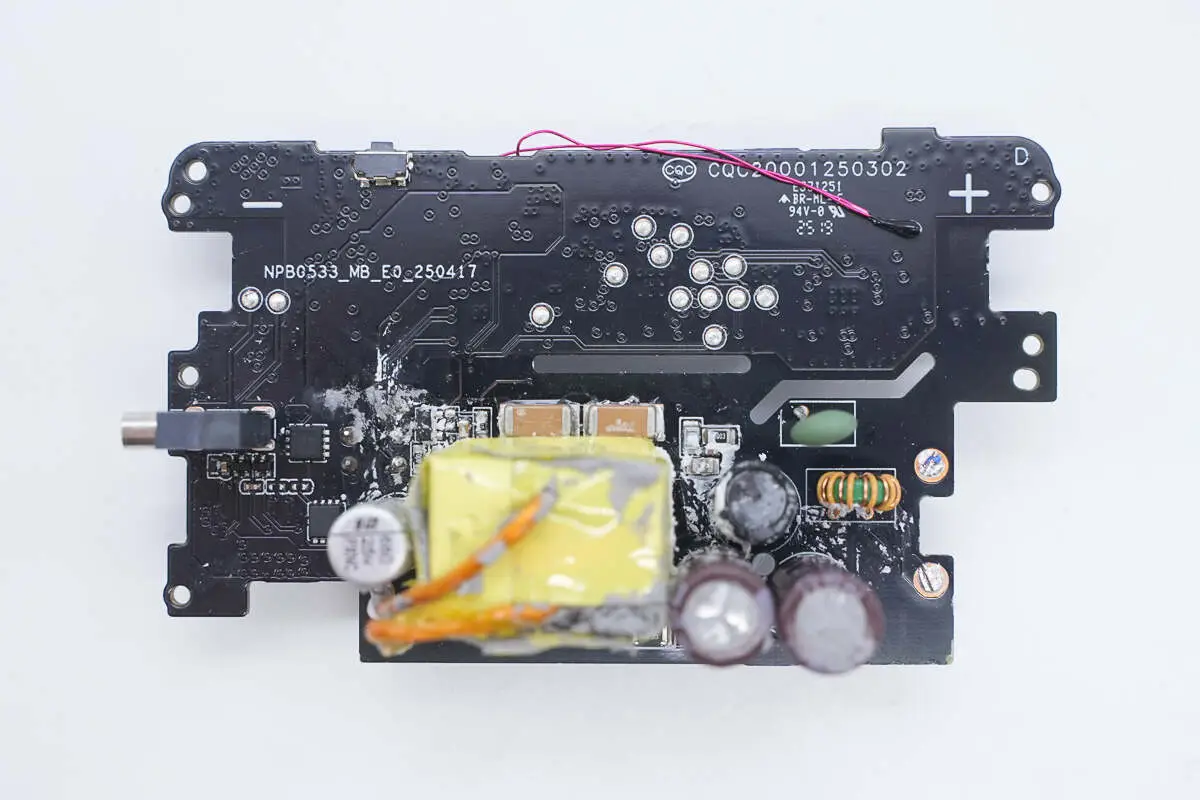

　　清理掉导热胶，下方区域布局NTC热敏电阻、共模电感、工字电感、高压滤波电解电容、变压器、输出滤波固态电容、VBUS开关管等。

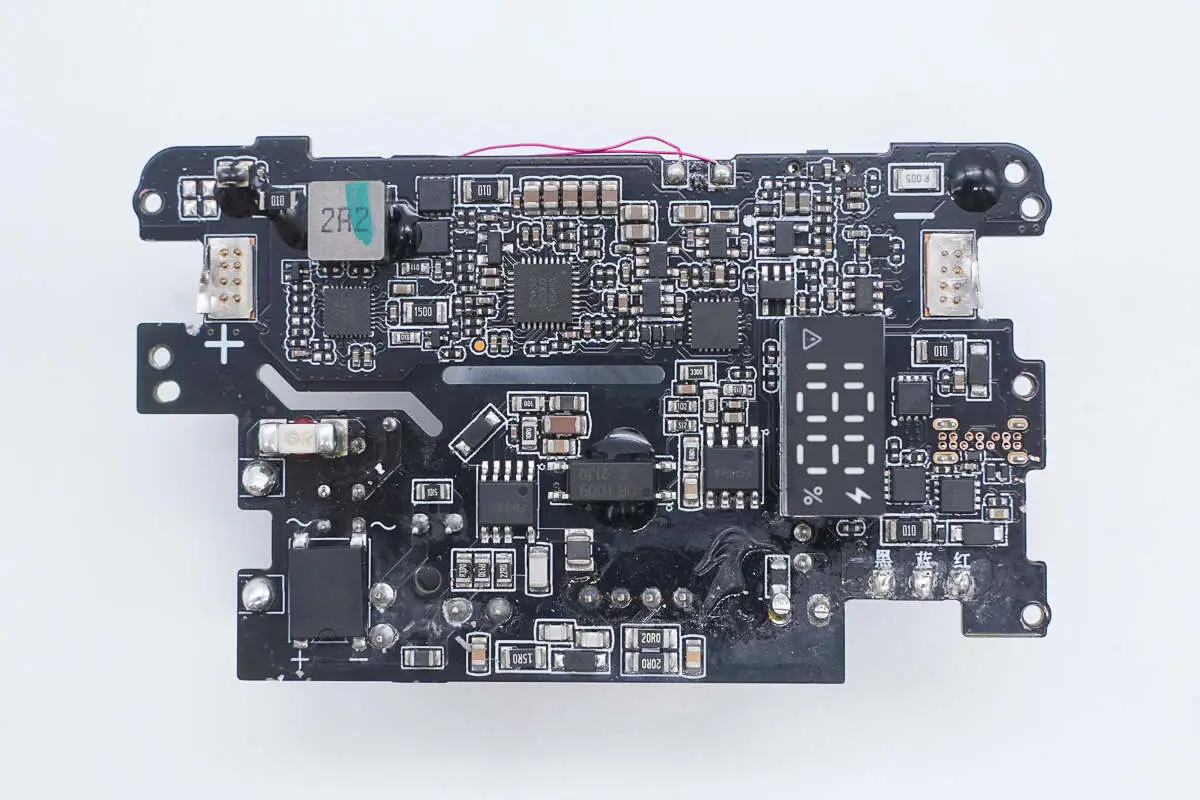

　　主板背面设有整流桥、开关电源初次级芯片、光耦、同步升降压控制器、升降压开关管、锂电保护芯片、VBUS开关管等器件。

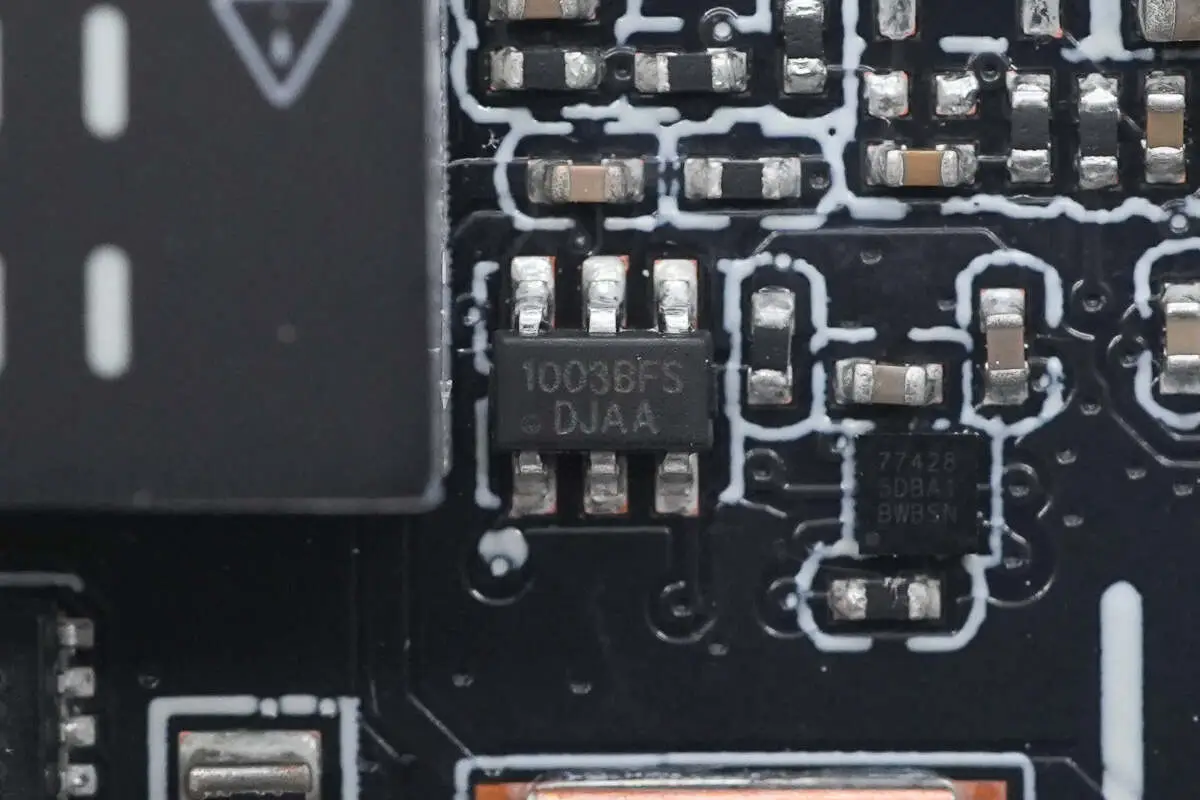

　　锂电保护芯片来自创芯微，型号CM1003-BFS，芯片内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。

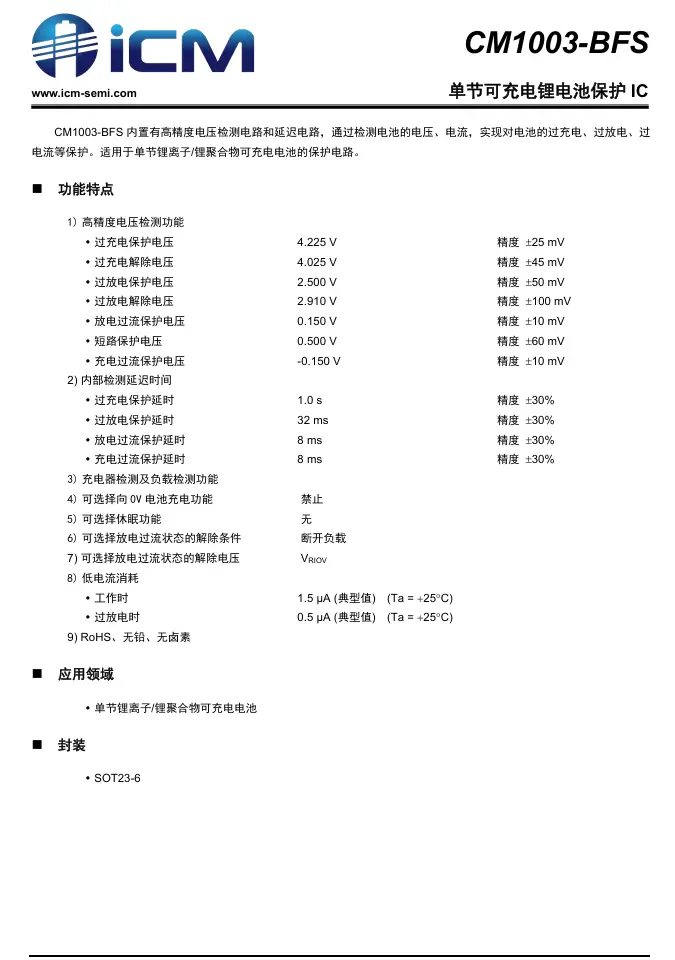

　　创芯微CM1003-BFS资料信息。

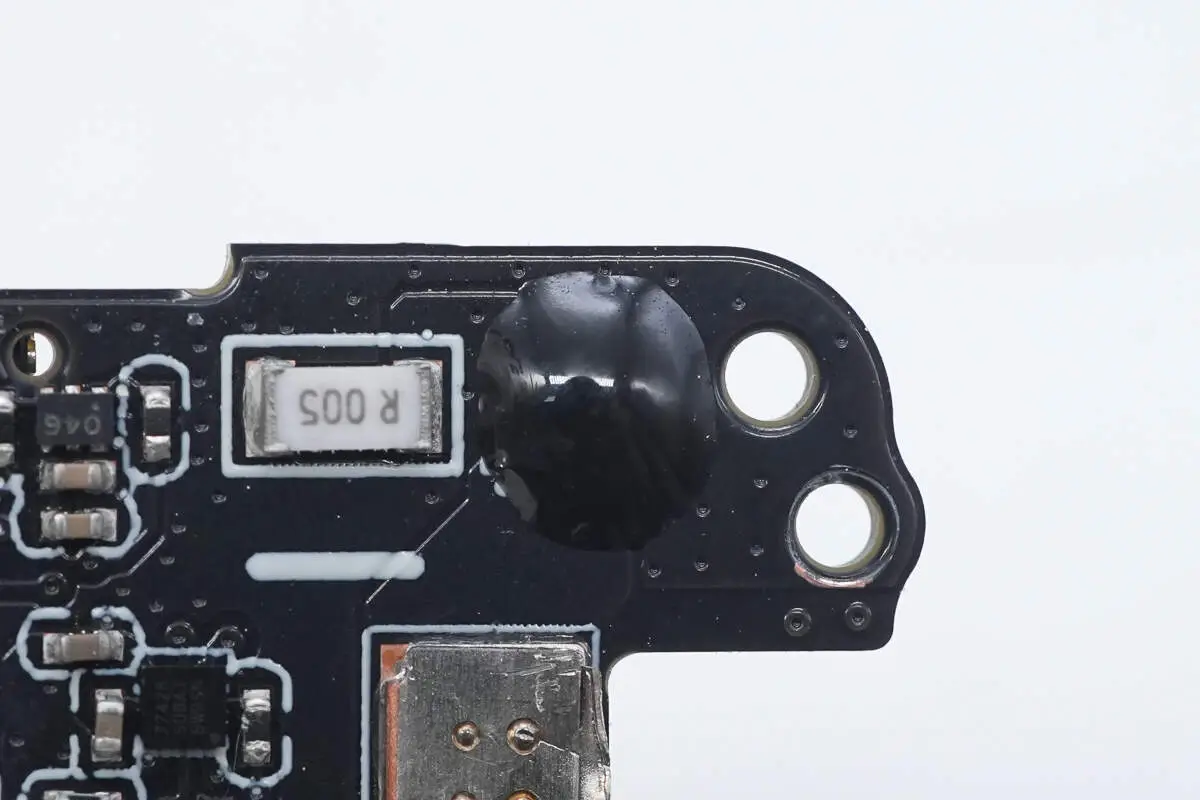

　　电池保护管采用硬质胶水覆盖。

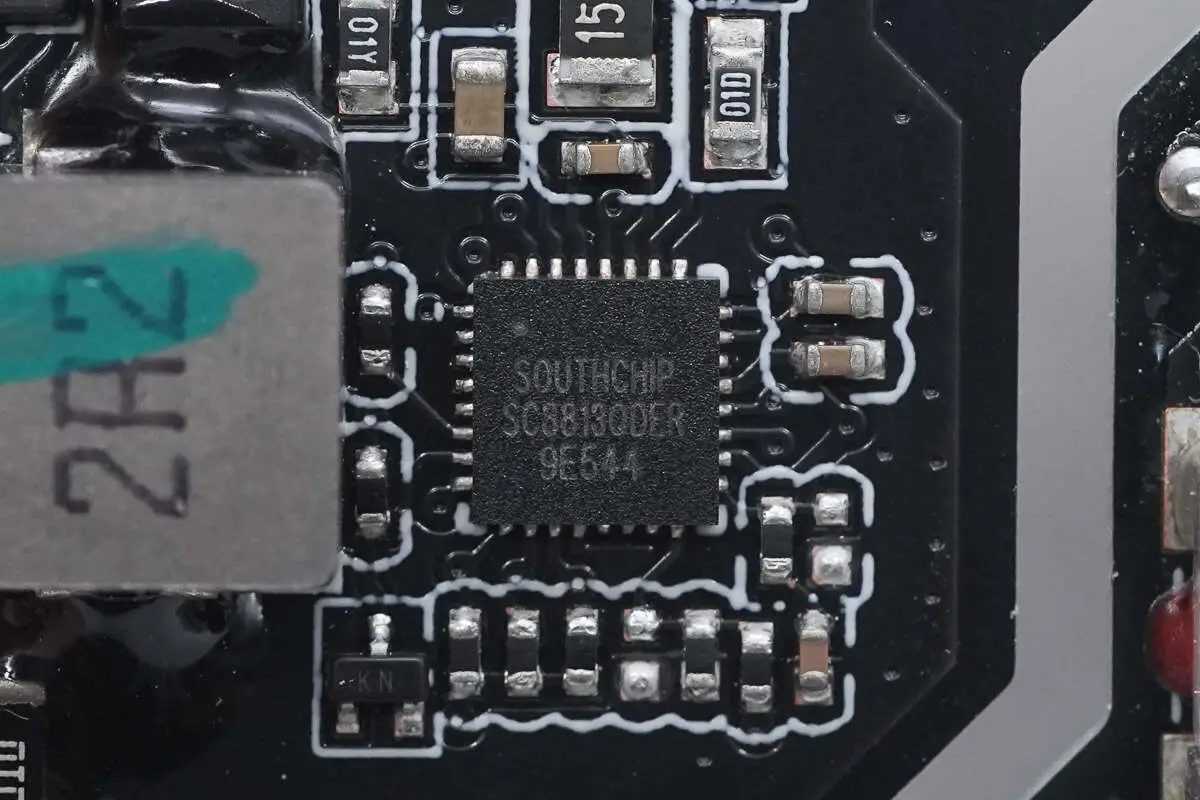

　　用于电池充放电的同步升降压控制器采用南芯科技SC8813，芯片集成I2C接口，可以配置工作模式和运行参数。SC8813支持非常宽的输入和输出电压范围，适用于1-4串锂离子电池的应用。

　　在充电模式下，只要输入电压高于电池电压，它就降低输入电压，有效地为电池充电。SC8813支持自动涓流充电、恒流充电和恒压充电管理功能。在放电模式（反向升压模式），SC8813能够有效地输出高达36V的升压电压。

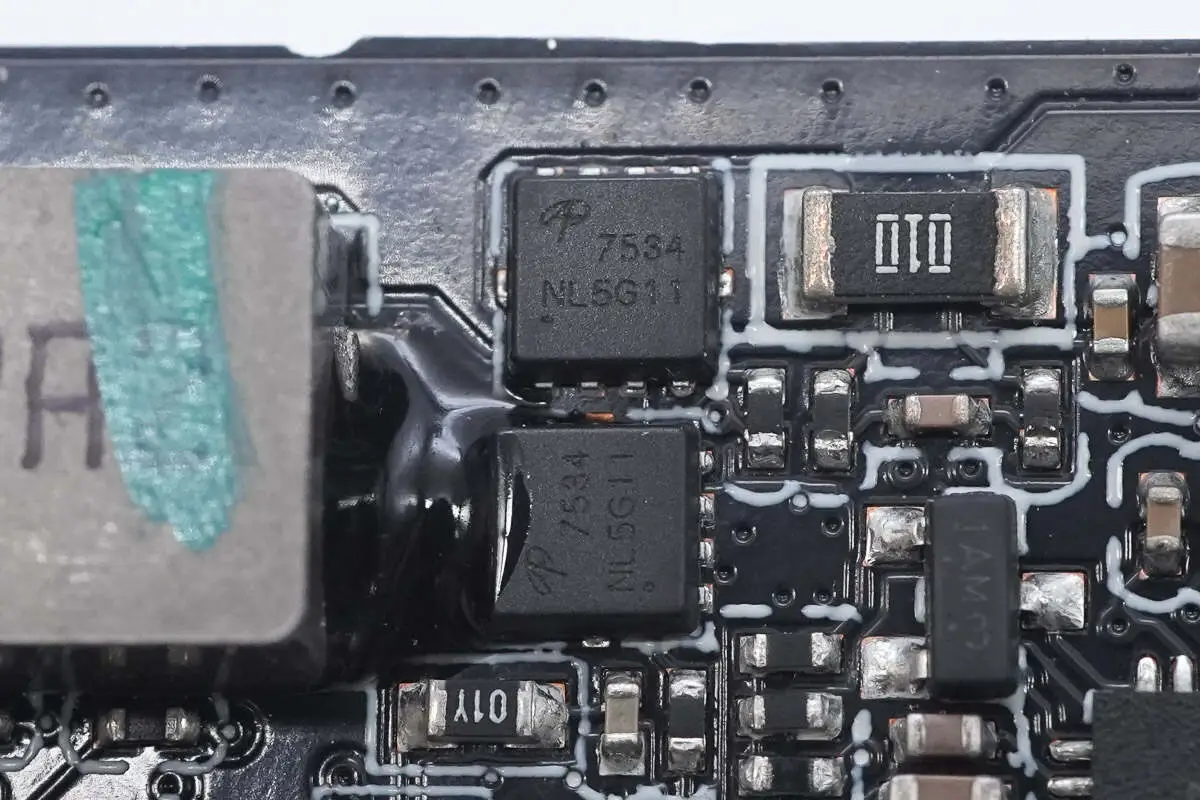

　　同步升降压开关管采用AOS万国半导体AON7534，NMOS，耐压30V，导阻5mΩ，采用DFN3*3EP封装。

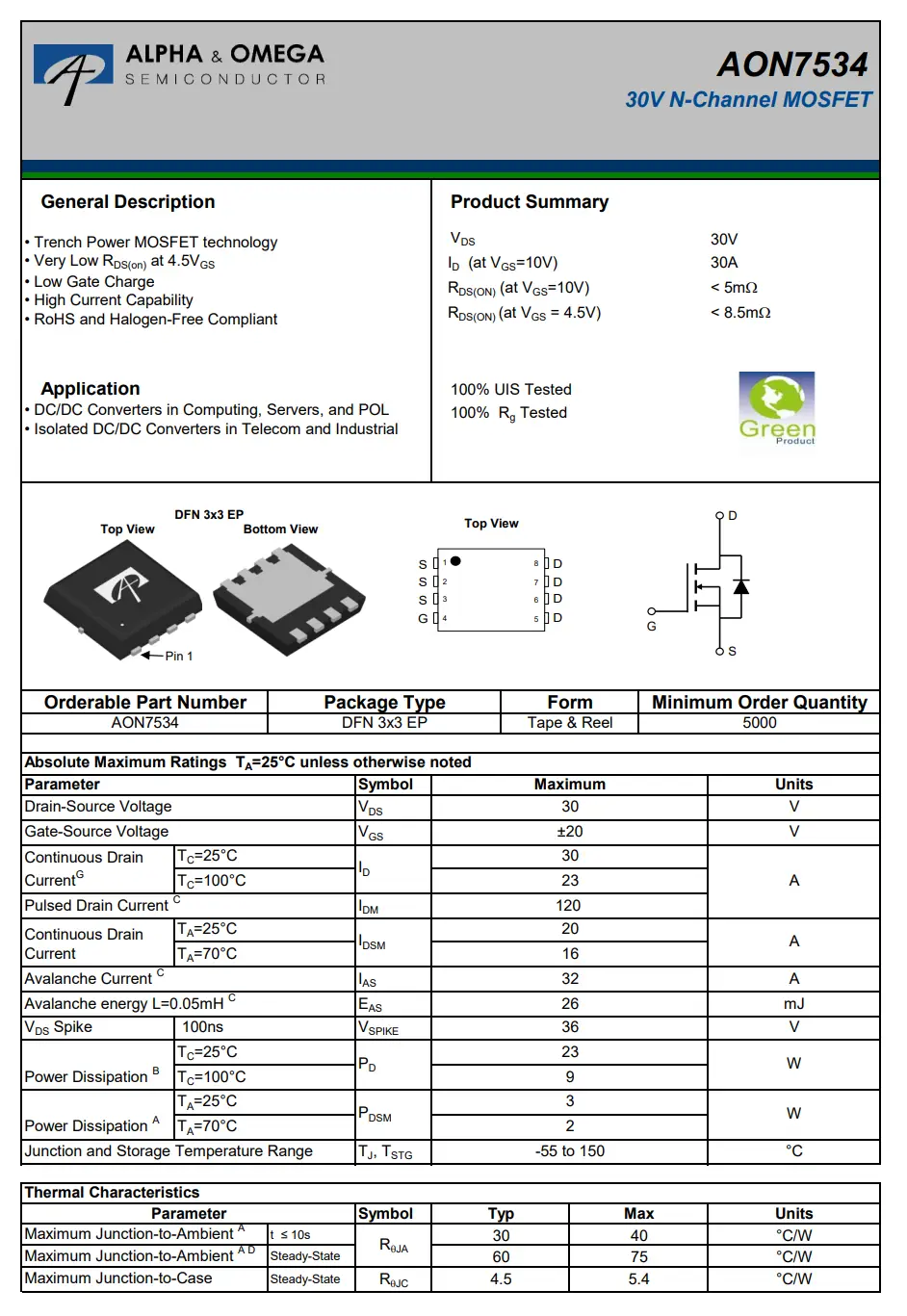

　　万国半导体AON7534资料信息。

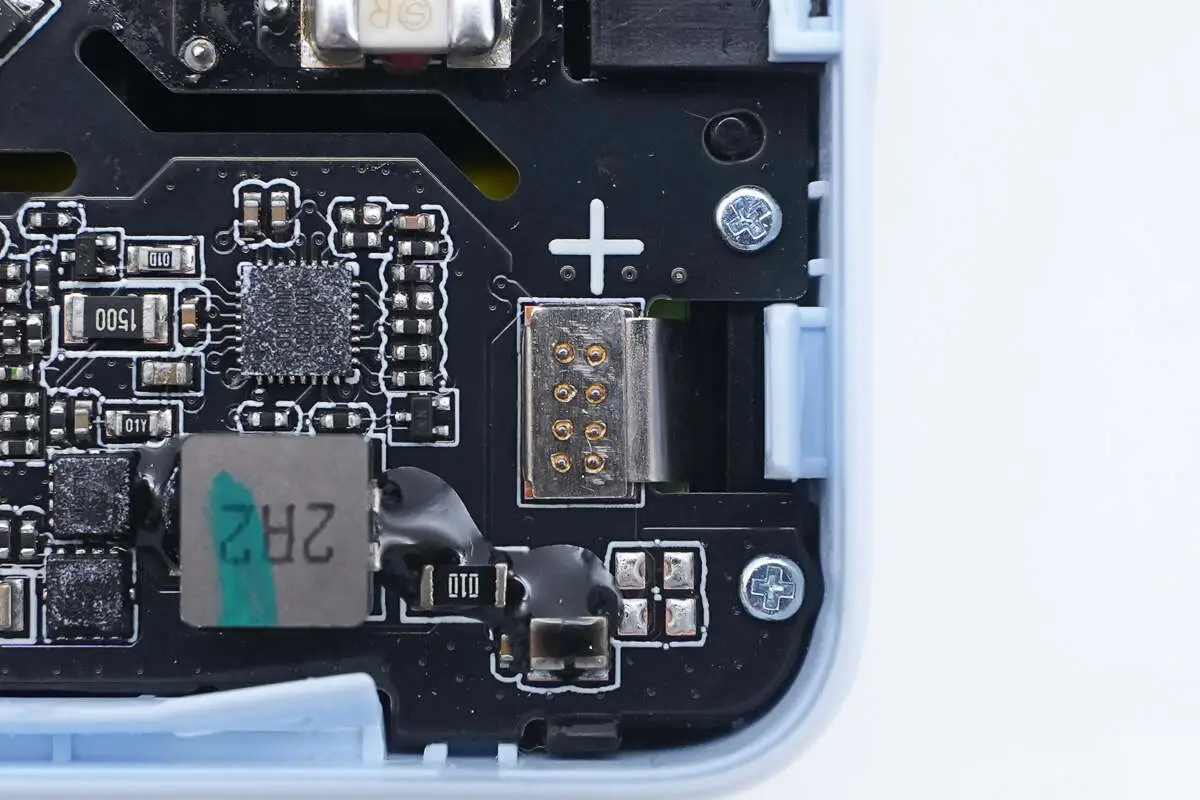

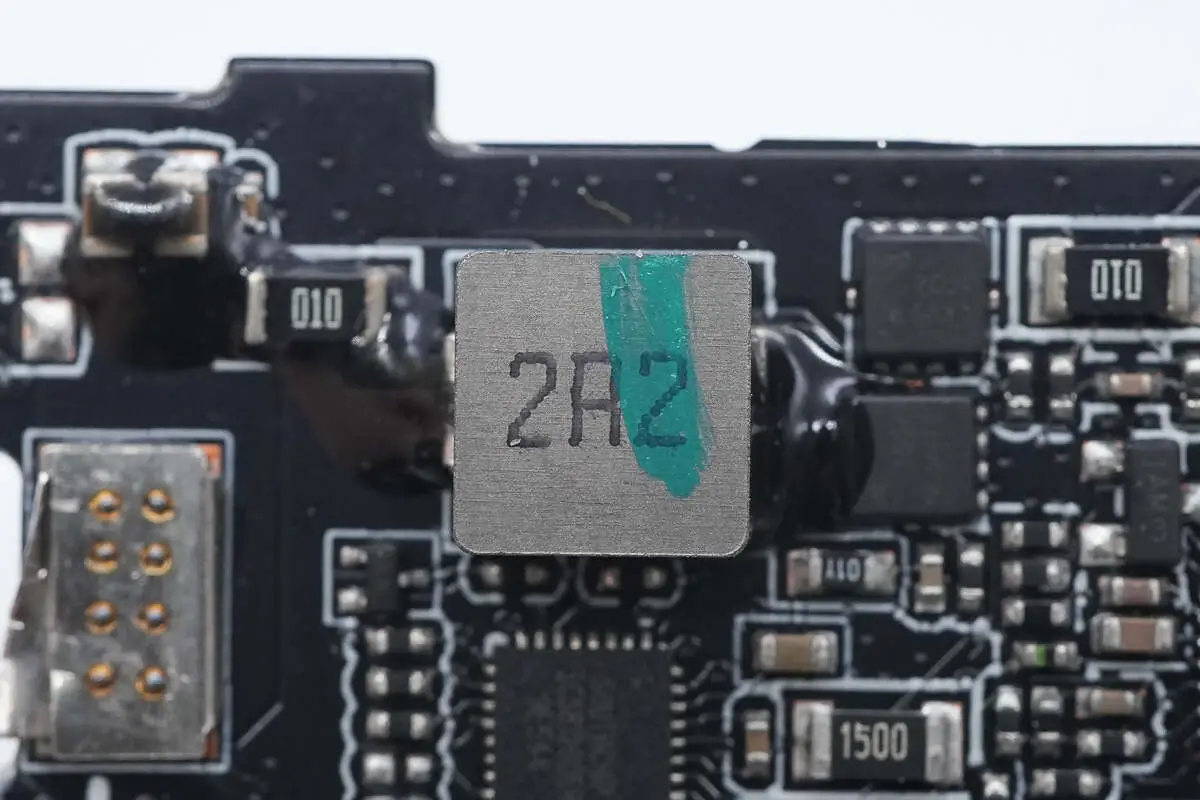

　　搭配的2.2μH升降压电感特写。

　　交流输入端贴片保险丝特写。

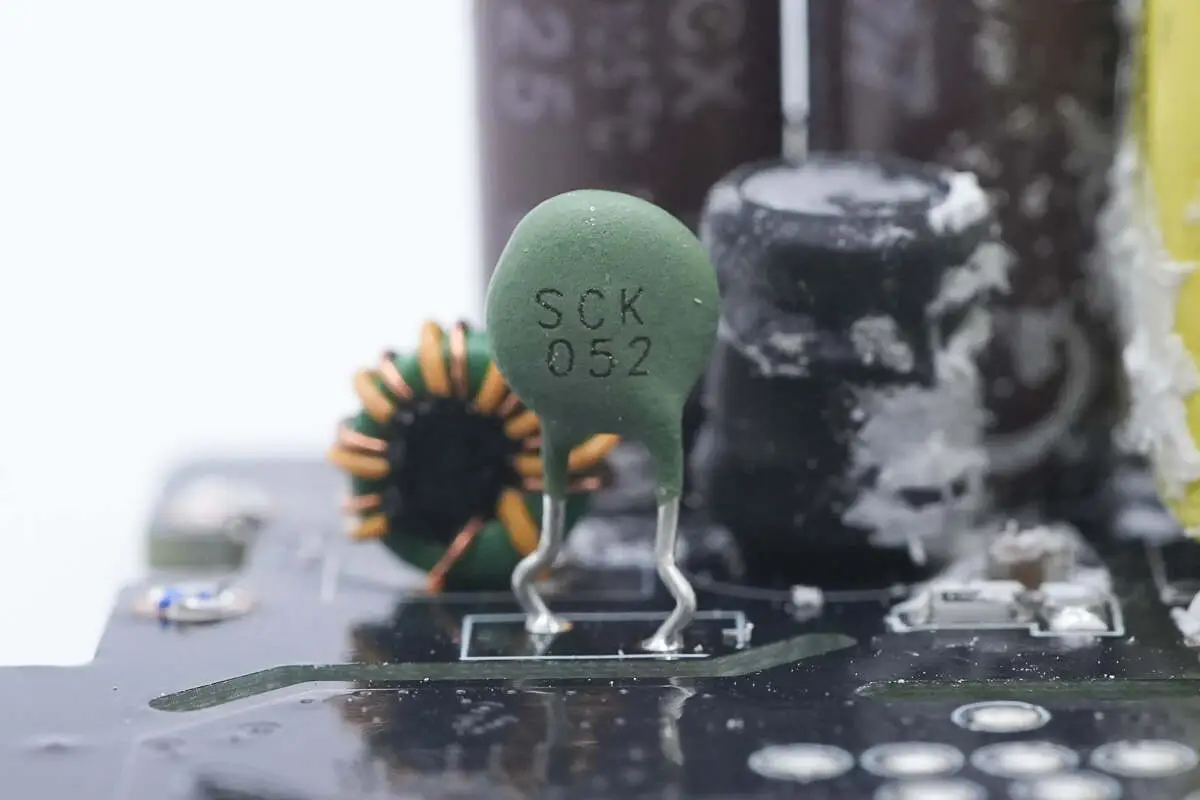

　　NTC热敏电阻用于抑制上电浪涌电流。

　　共模电感双线绕制，用于滤除EMI干扰。

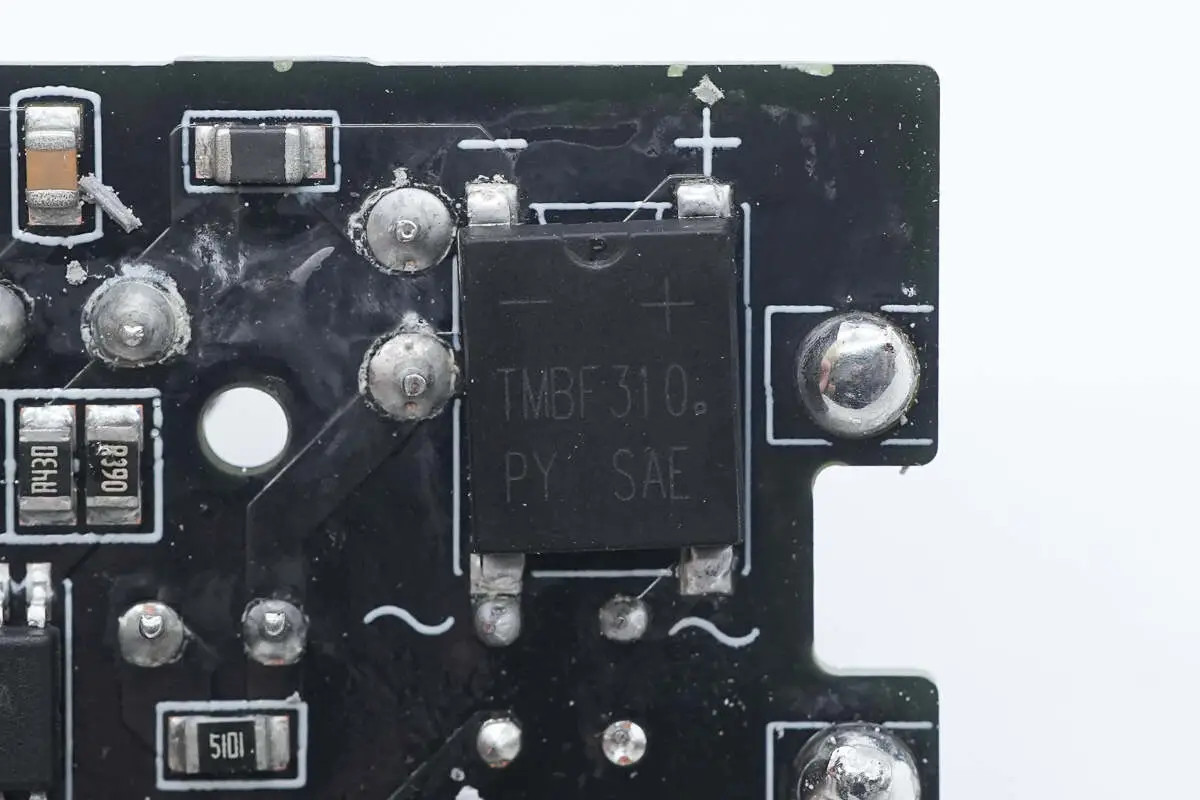

　　平伟TMBF310整流桥特写，规格为3A1000V，采用TMBF封装。

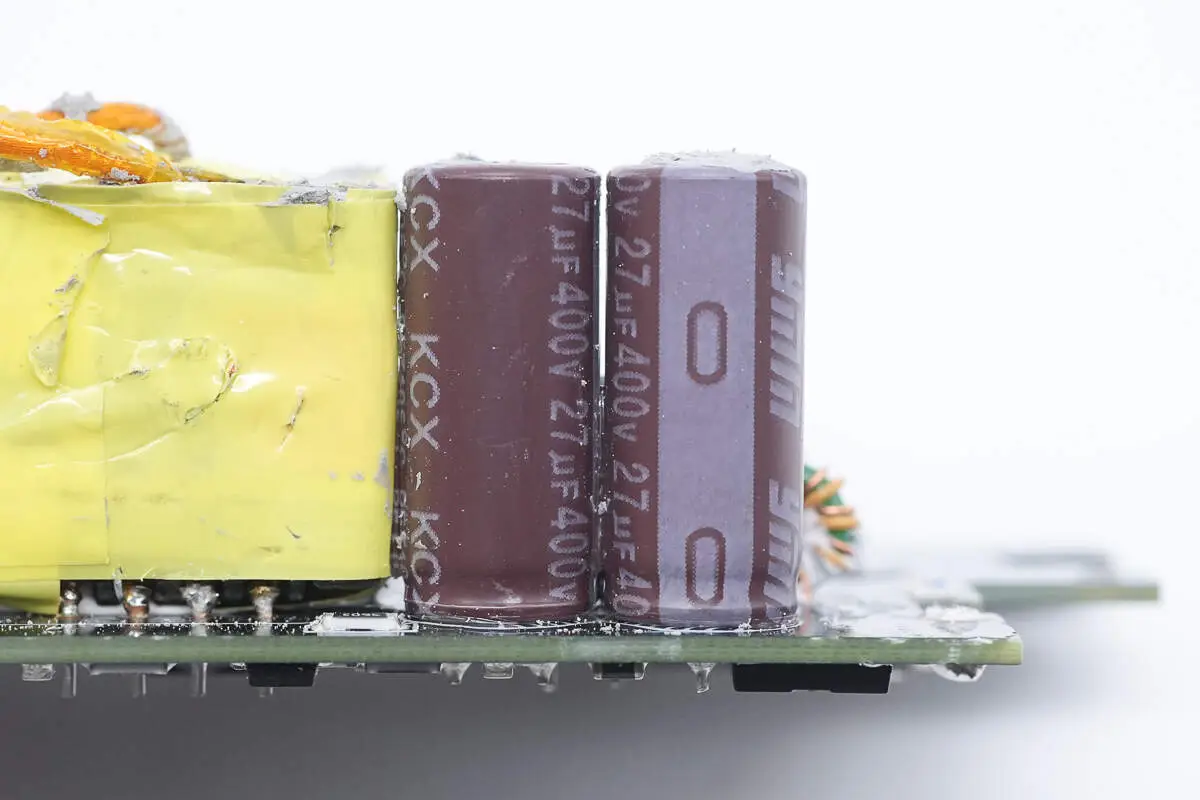

　　两颗高压滤波电解电容来自永铭，规格均为400V27μF。

　　工字滤波电感外套热缩管绝缘保护。

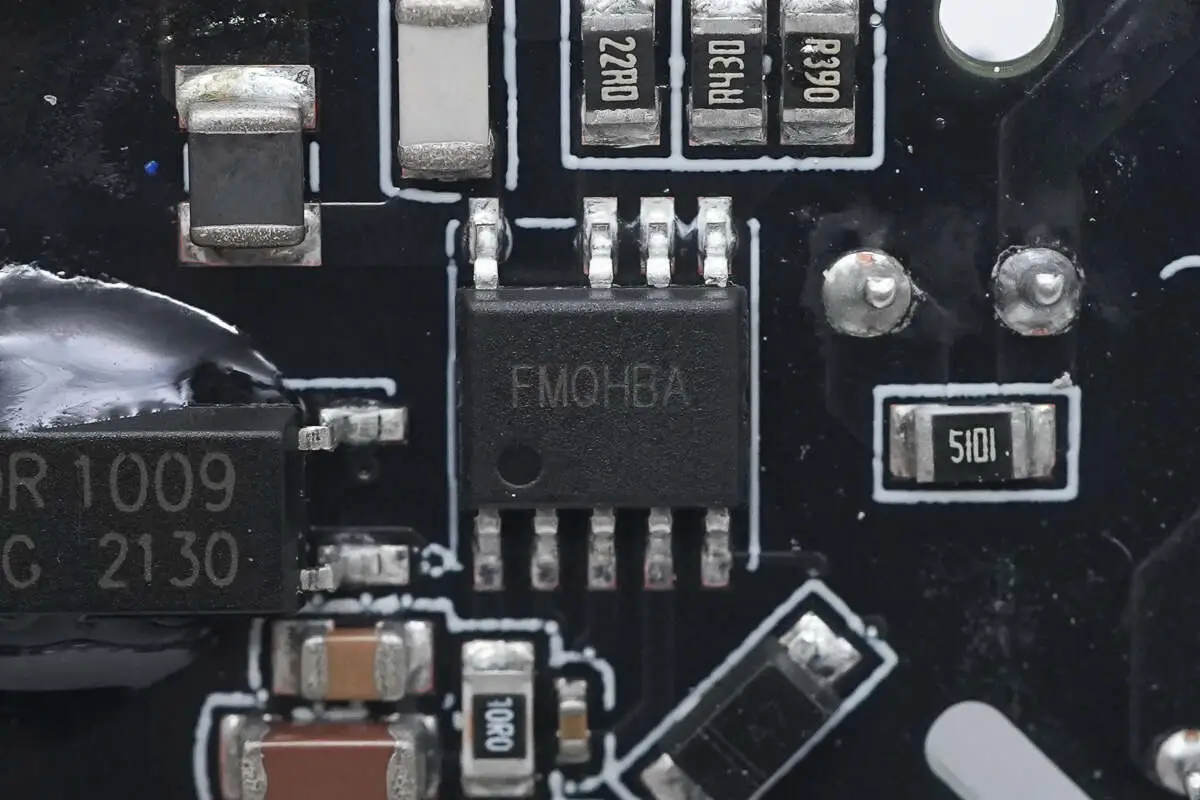

　　开关电源初级合封芯片来自矽力杰，丝印FMQ，型号SY50294HZP，是一颗高频准谐振反激转换器，芯片内部集成700V耐压，365mΩ导阻的增强型氮化镓开关管，支持45W应用。芯片支持DCM和QR运行模式，支持25kHz-500kHz开关频率。

　　SY50294HZP支持140V VCCH供电，支持自动谷底锁定，具备高精度输出过流保护，集成700V高压启动，集成软启动功能，具备可编程的输出过压和欠压保护，支持取样电阻短路保护，内部集成过热保护，采用SSOP9E封装。

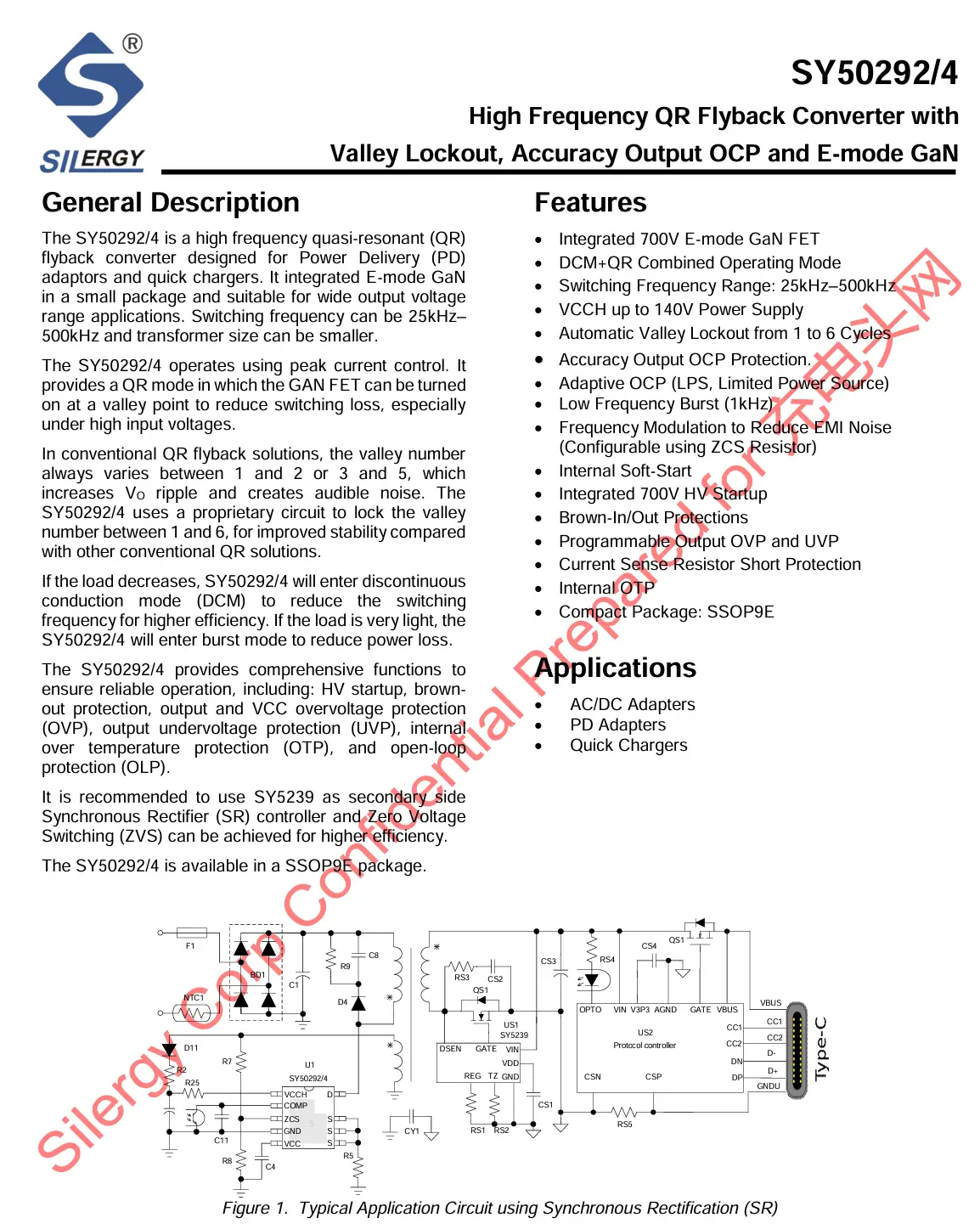

　　矽力杰 SY50294HZP 资料信息。

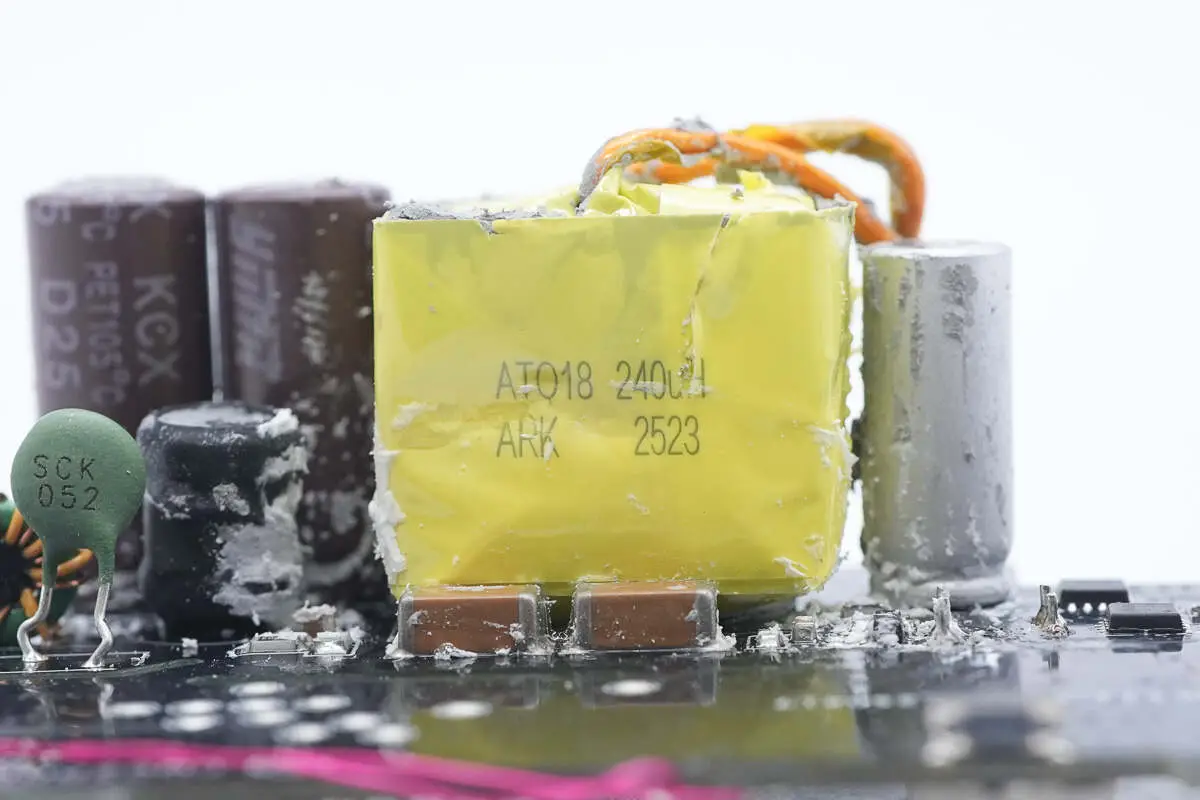

　　变压器特写，采用ATQ18磁芯。

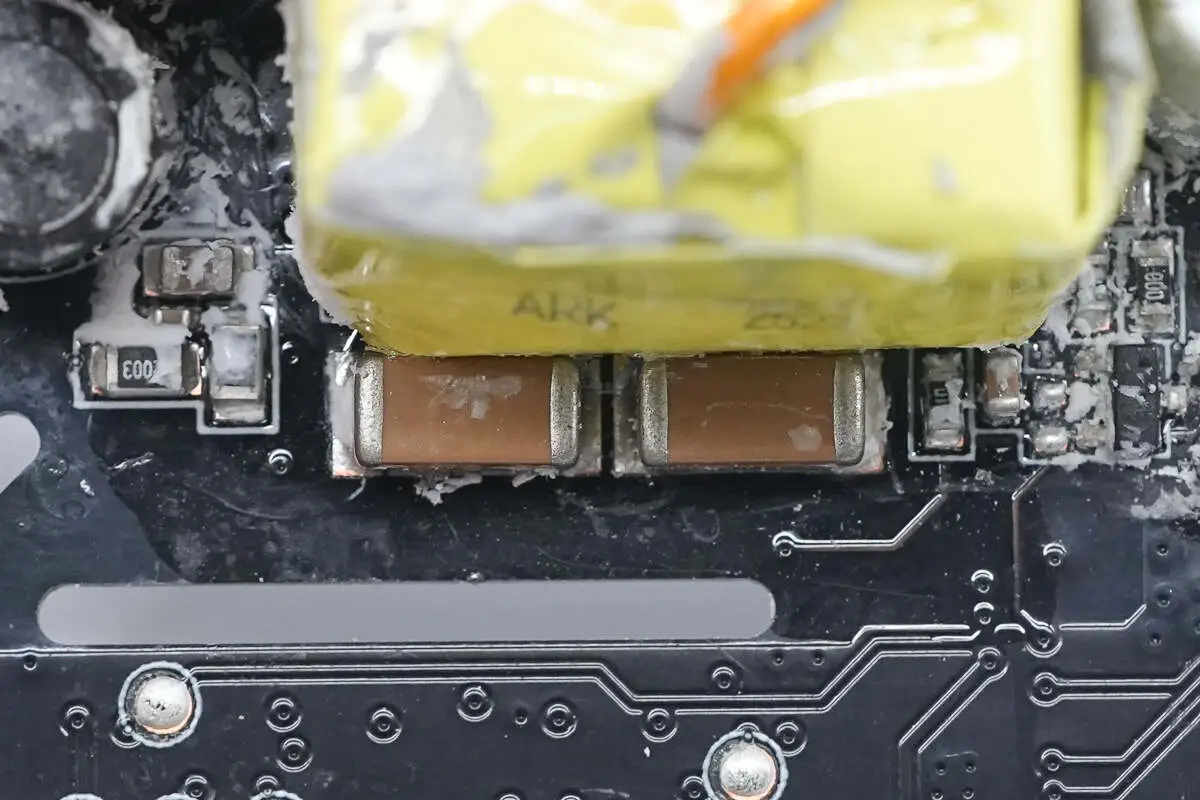

　　两颗贴片Y电容特写，两颗串联提升安全等级。

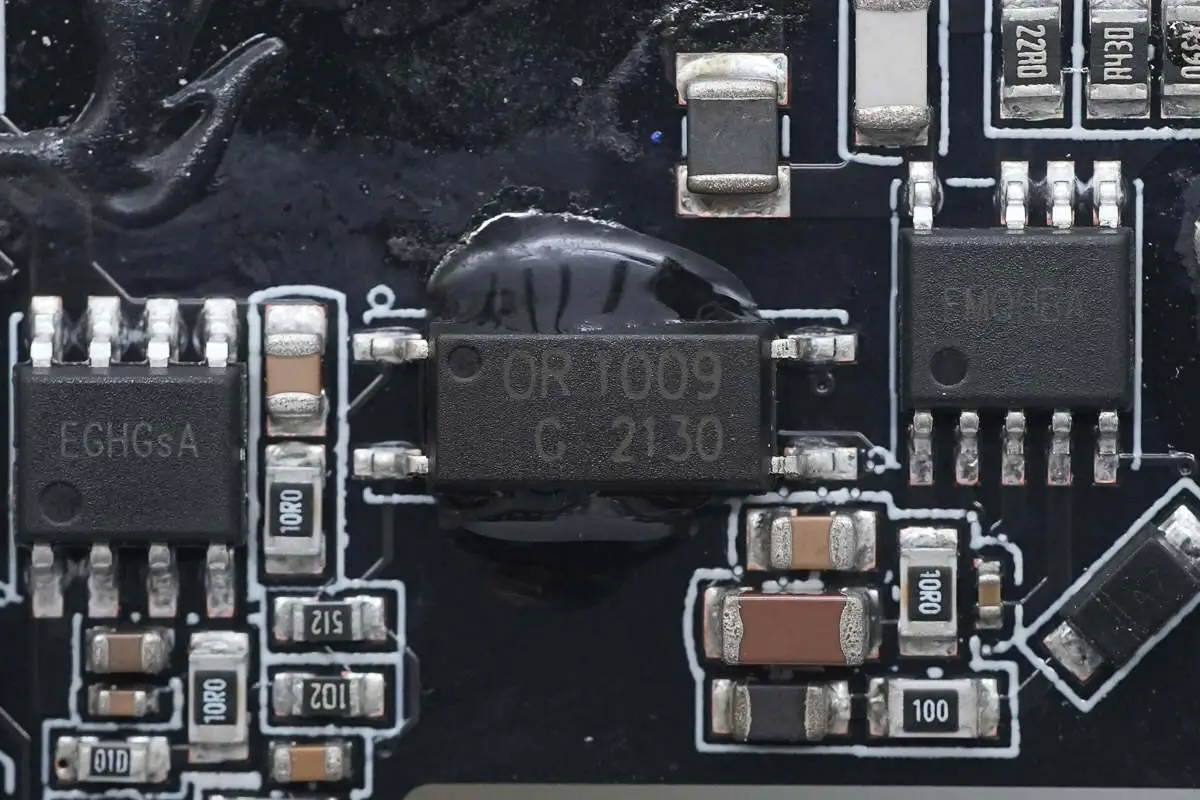

　　OR 1009光耦特写，用于输出电压反馈。

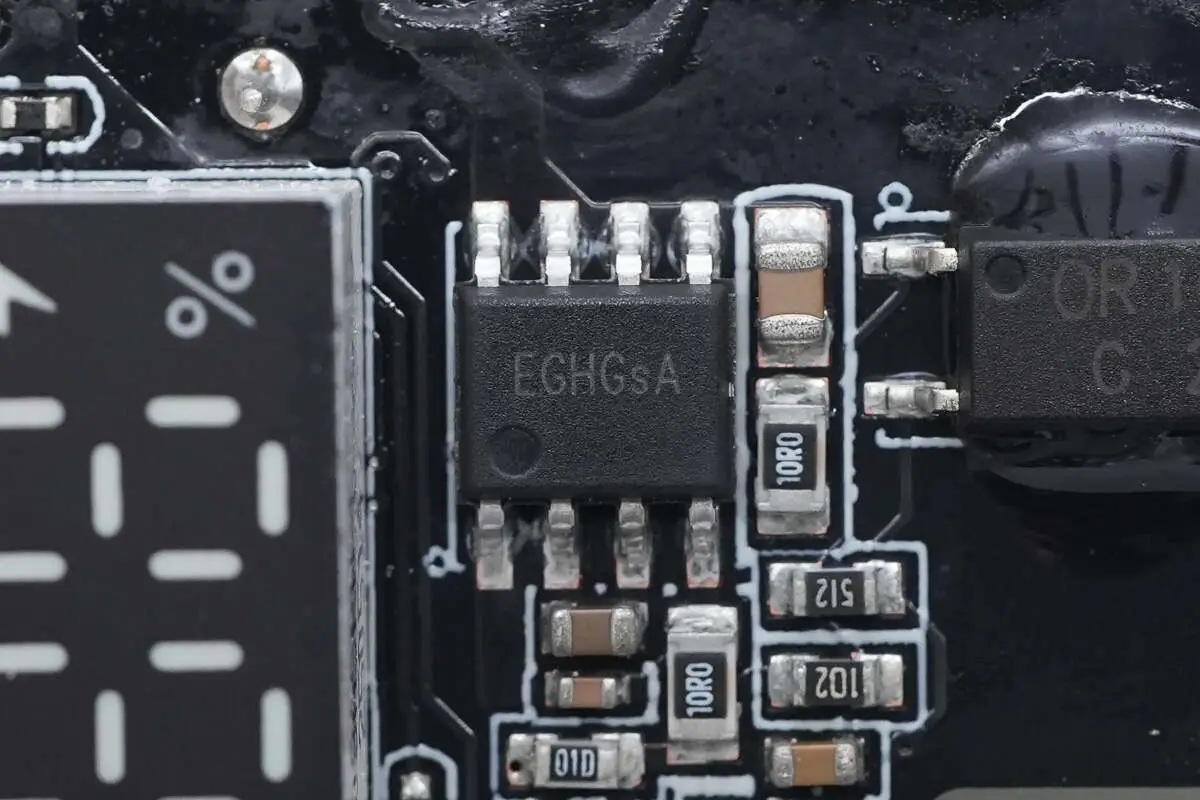

　　同步整流芯片同样来自矽力杰，丝印EGH，型号SY52441FAP，适用于CCM、DCM和QR反激应用，芯片内部集成100V耐压，8mΩ同步整流管，支持3.3-21V宽电压应用，适用于适配器，PD快充，服务器和电信应用，采用SO8封装。

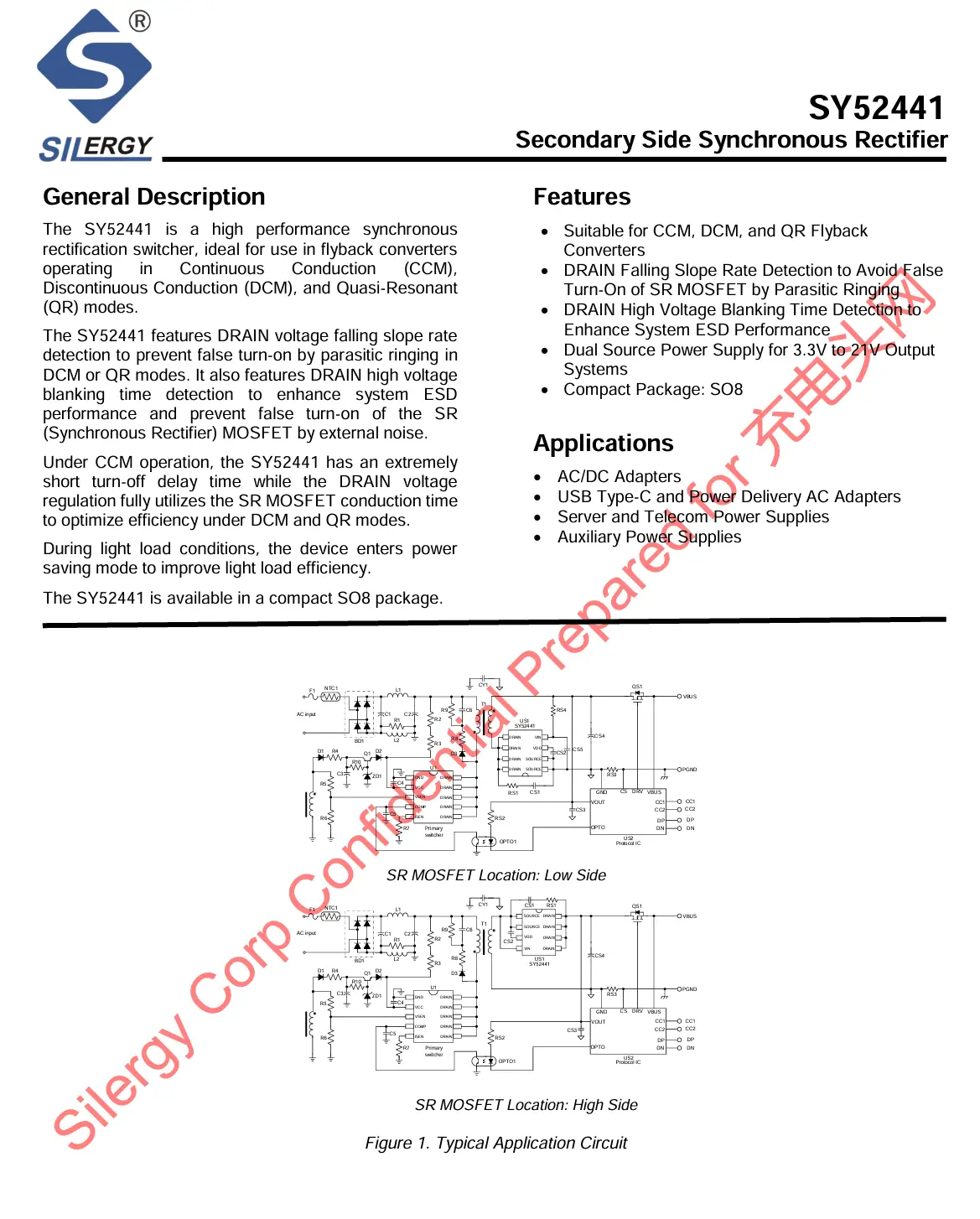

　　矽力杰 SY52441FAP 资料信息。

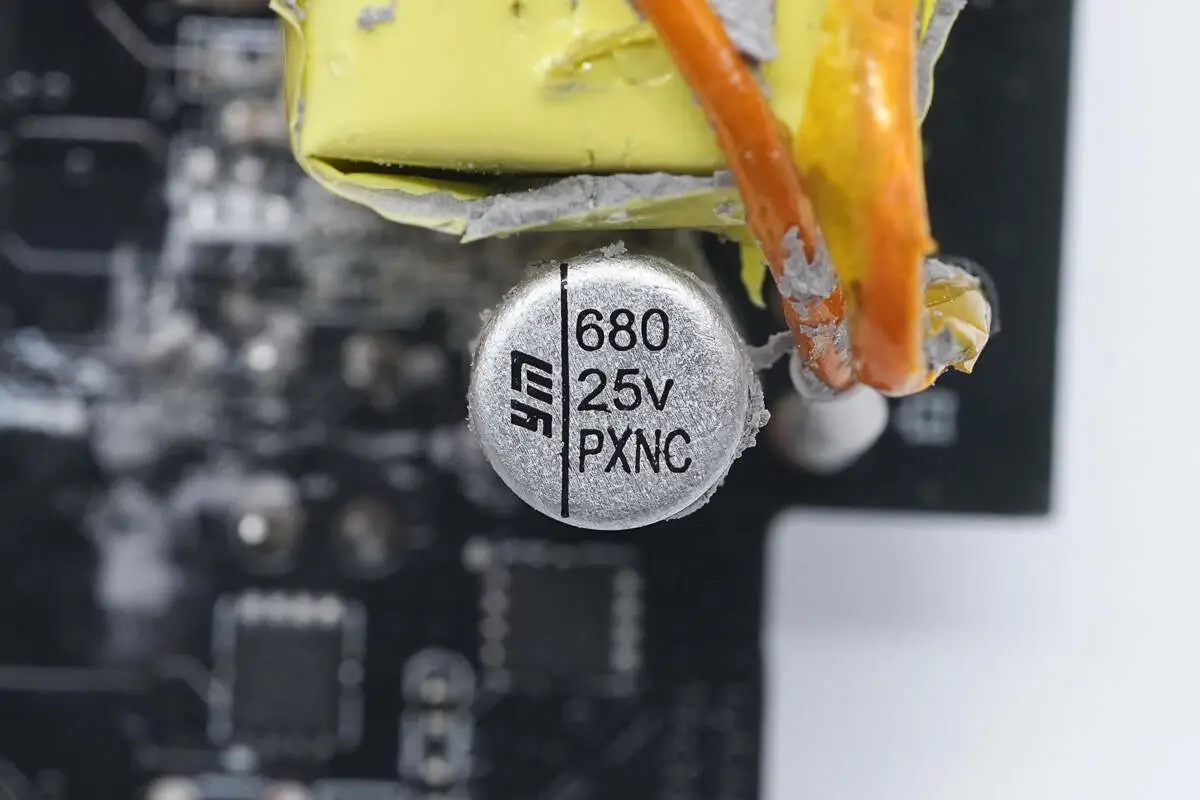

　　输出滤波电容也是来自永铭，为NPX固态电容，规格为25V680μF。

　　芯海科技CPW3220系列是适用于电池双向应用的USB Type-C和USB PD控制器，集成了两路独立的Type-C CC和USB PD功能，Load Switch Driver，USB BC1.2。同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性，可应用于移动电源、电动工具等领域，轻松一颗芯片实现双Type-C口解决方案。

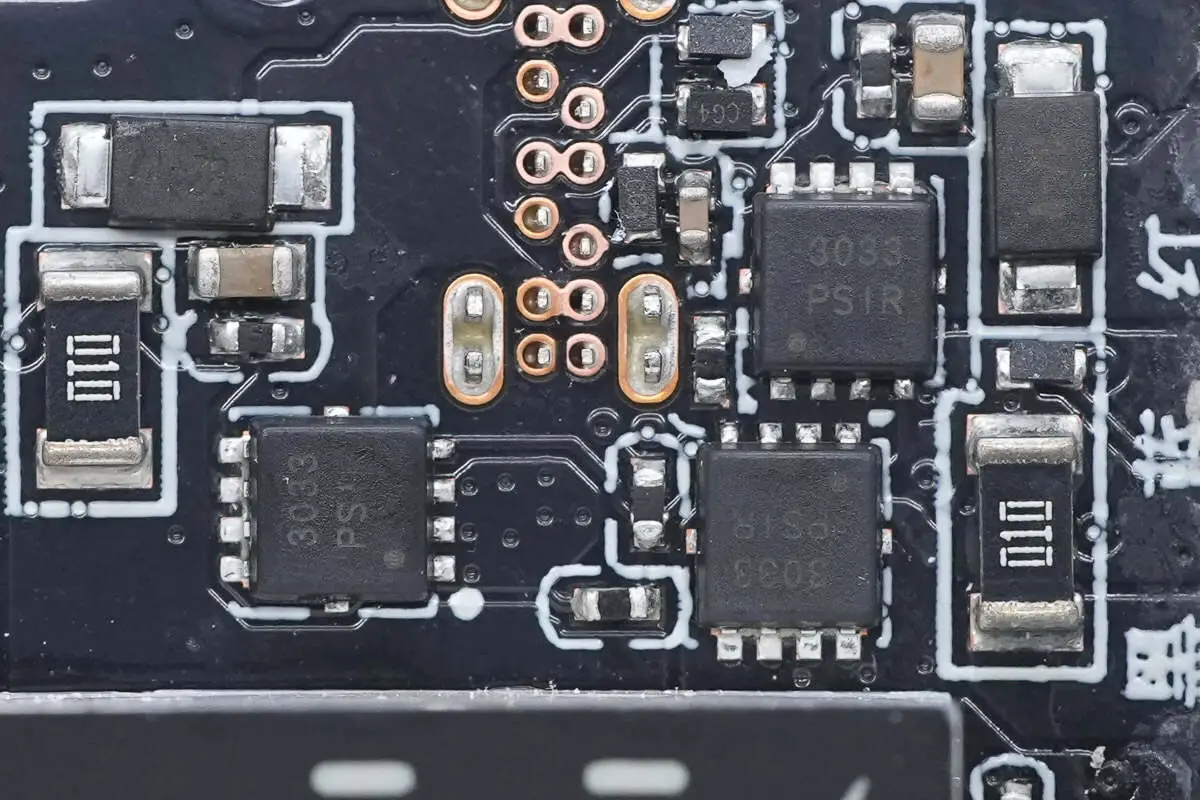

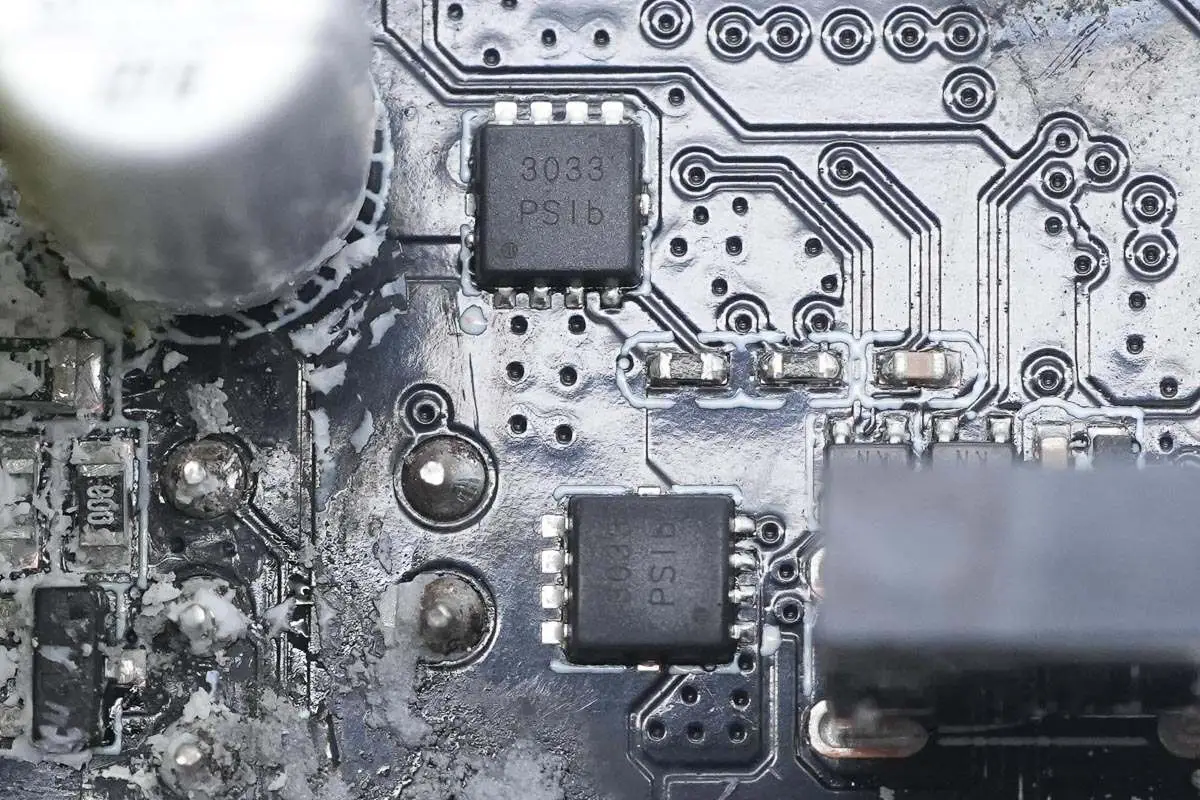

　　USB-C接口VBUS开关管特写，丝印3033。

　　USB-C自带线以及用于充电切换的VBUS开关管料号相同。

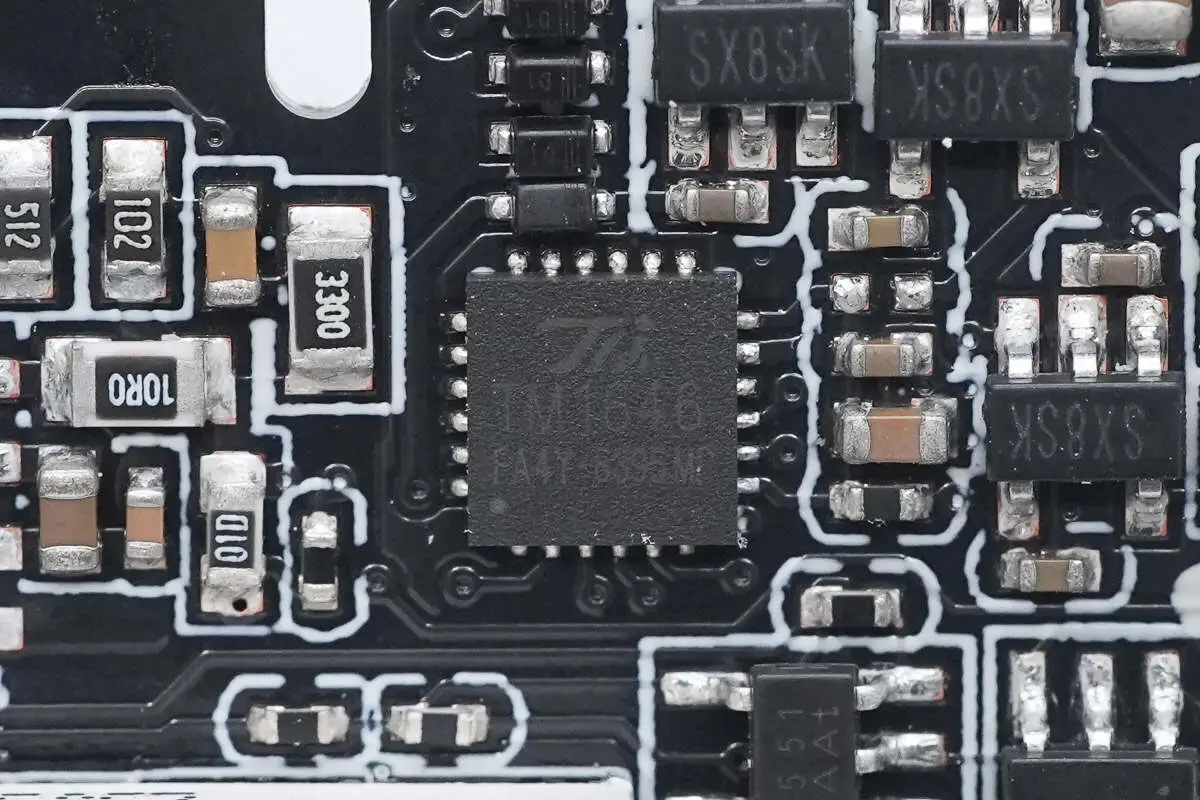

　　天微TM1646用于屏幕显示驱动。

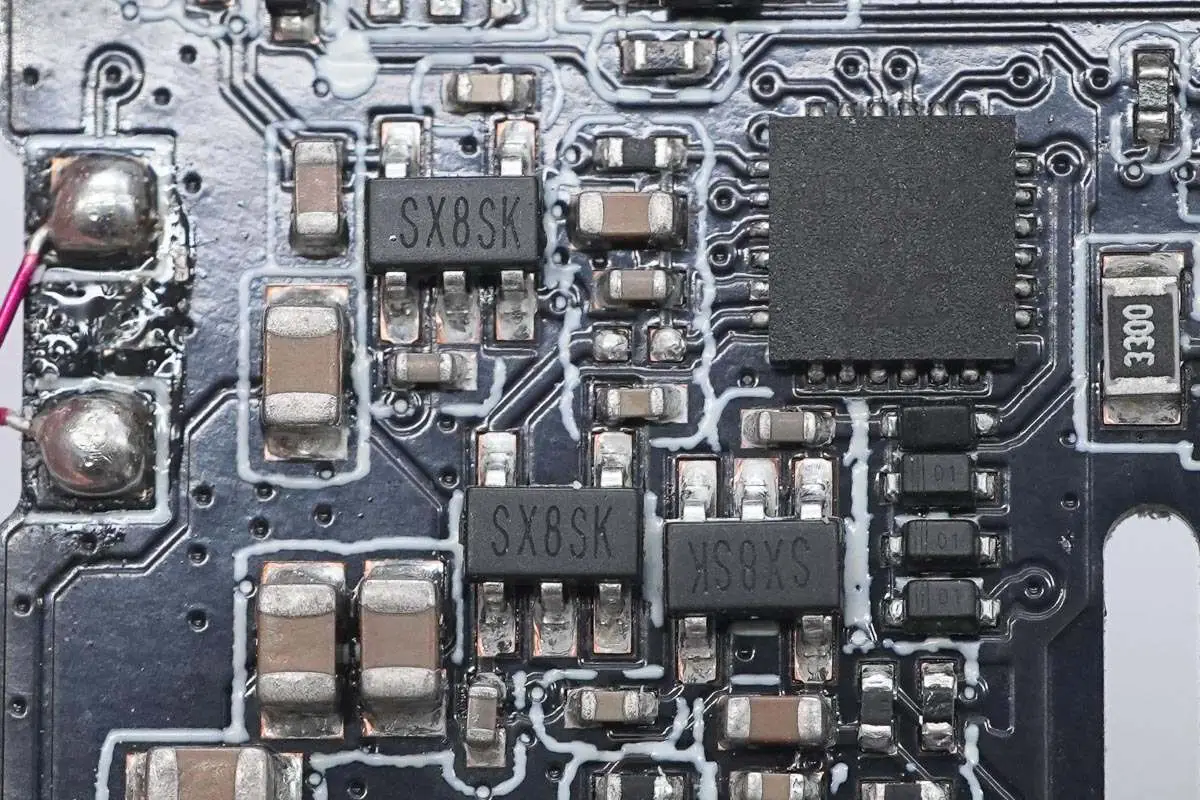

　　三颗稳压芯片丝印SX8SK。

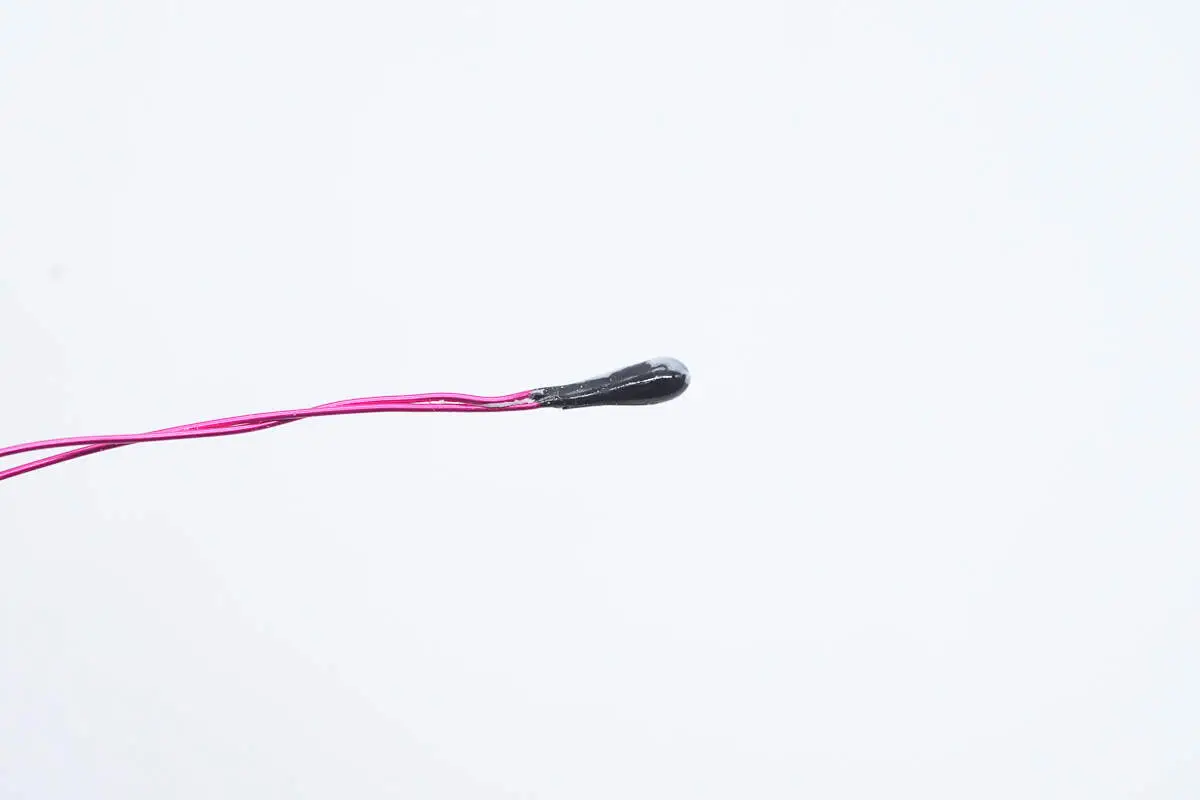

　　热敏电阻特写。

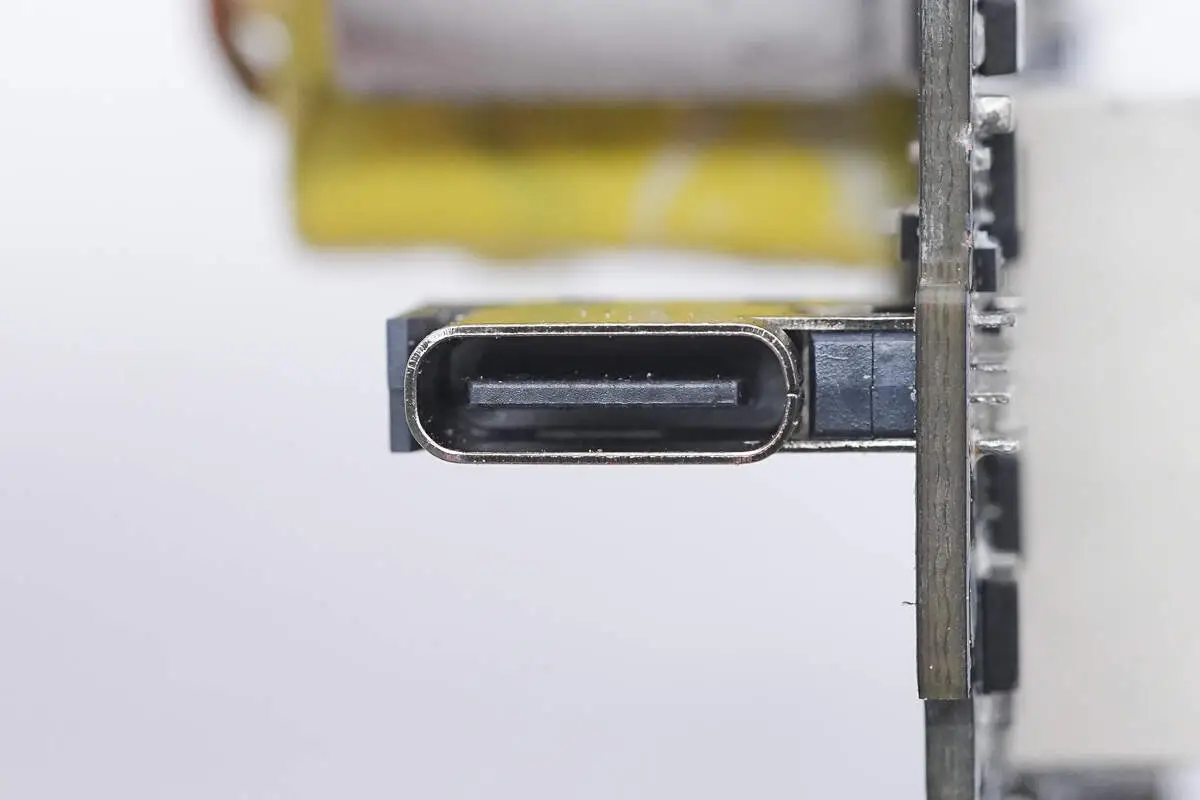

　　USB-C接口母座特写。

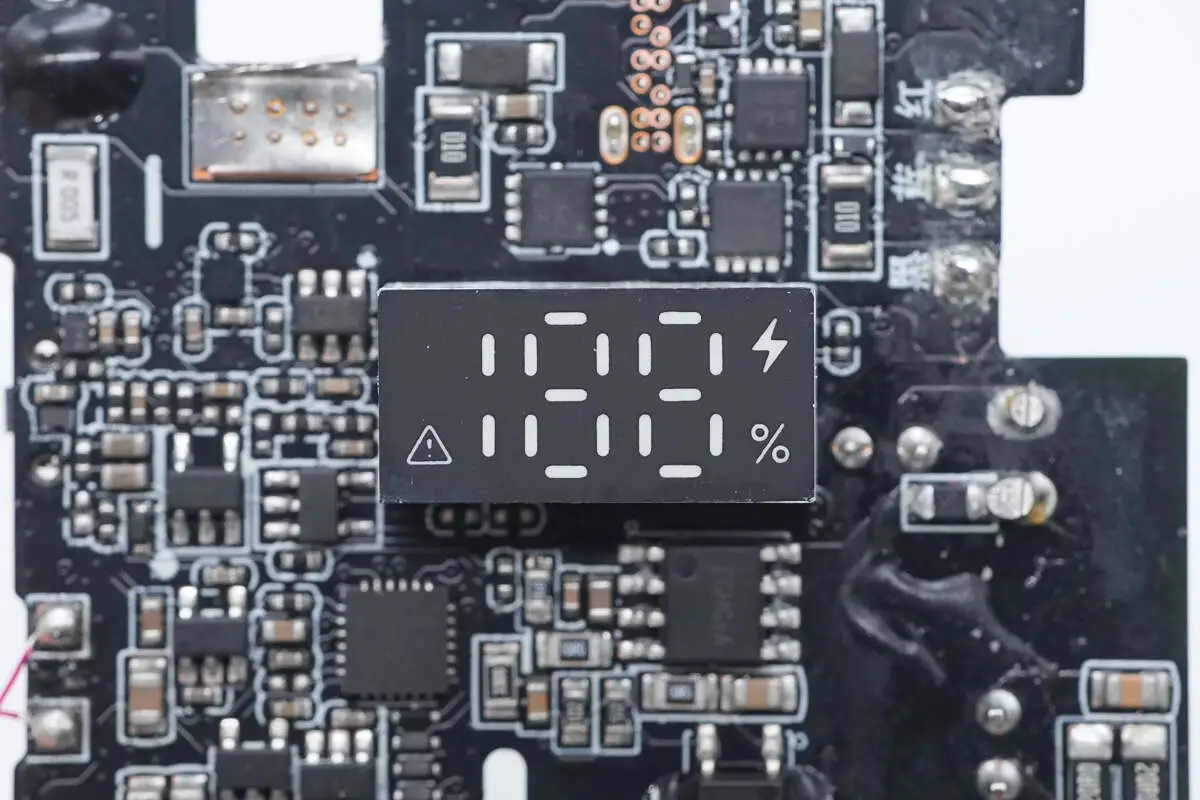

　　LED数显屏特写。

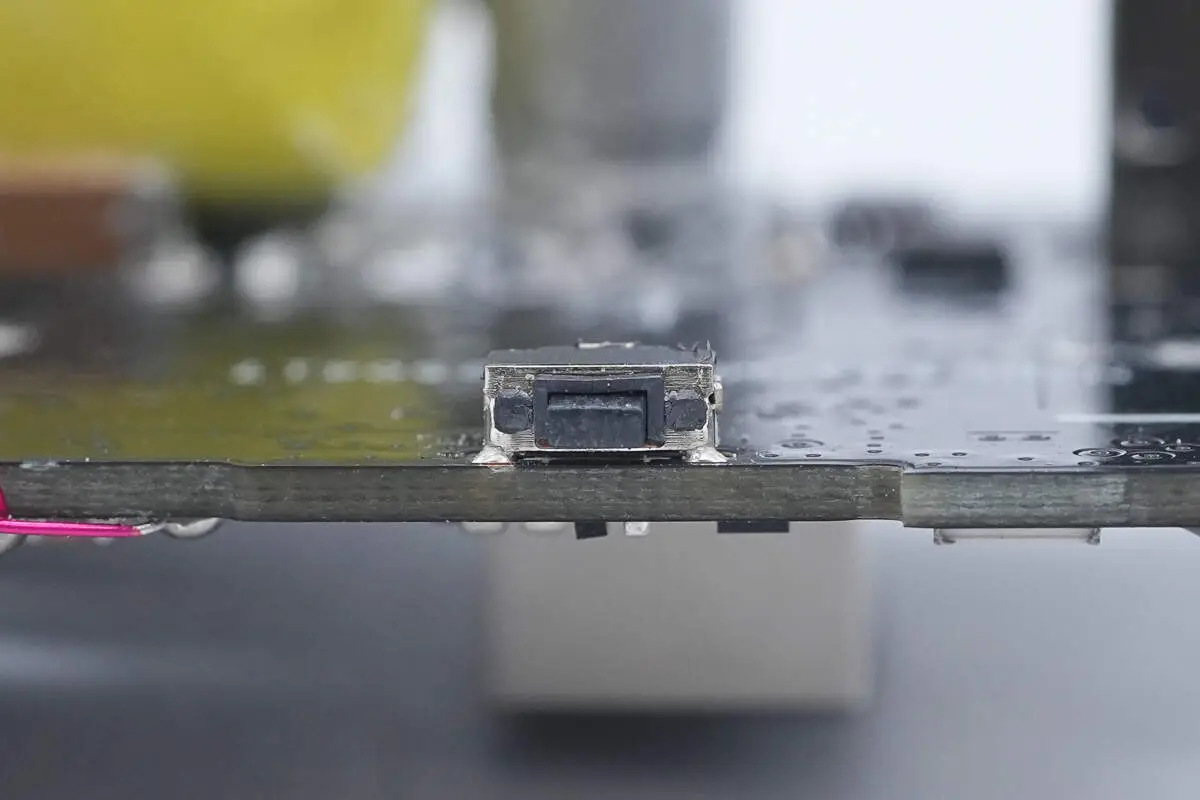

　　电源键贴片焊接。

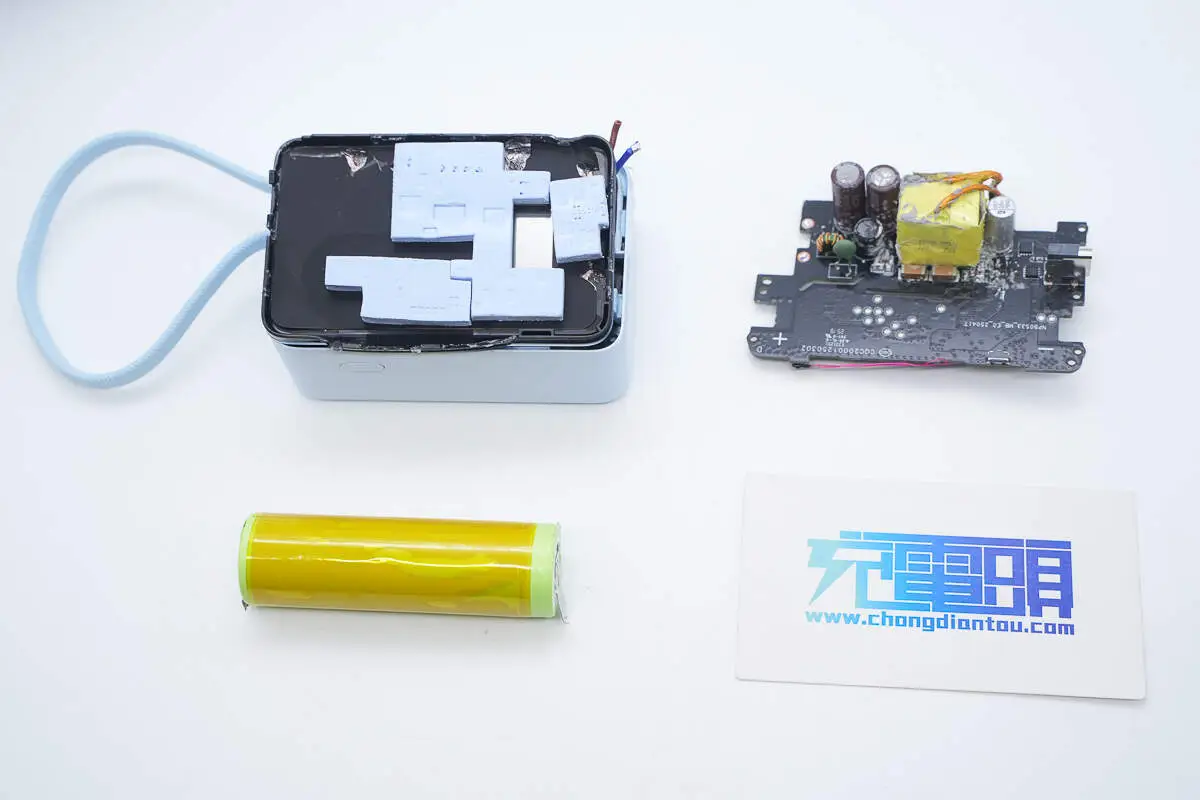

　　全部拆解一览，来张全家福。

　　充电头网拆解总结

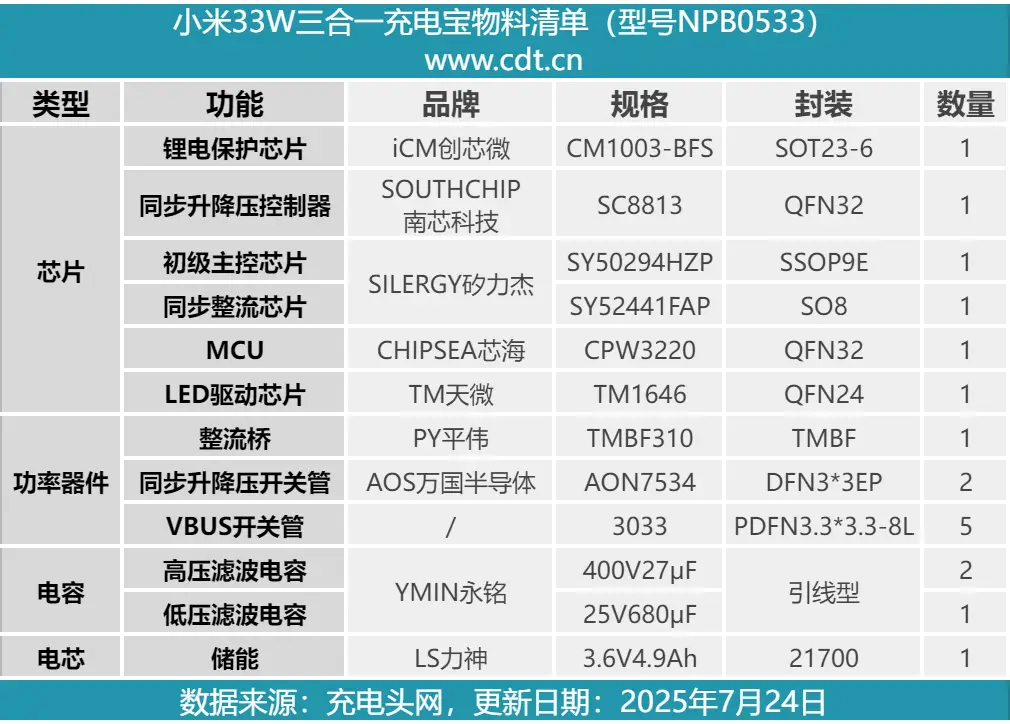

　　最后附上小米33W三合一充电宝核心器件清单，方便大家查阅。

　　小米这款三合一充电宝延续自带线款式外观样式设计，同时在内部集成充电器模块的情况下，机身仍旧做得很小巧，加上自带线还能当提绳使用，并配备有数显屏以及额外的USB-C接口，整体便携且实用性好。充电宝配备5000mAh容量电芯以及支持33W小米快充和30W PD快充，满足日常出行补电所需。

　　充电头网拆解了解到，产品采用了力神21700锂电池，电芯通过了国家3C强制认证。此外还配置创芯微CM1003-BFS锂电保护方案进行保护，热敏电阻进行温度监控。另外采用南芯科技SC8813升降压方案控制电池充放电。充电器部分采用矽力杰SY50294HZP+SY52441FAP高集成电源方案，芯海CPW3220 MCU实现接口和自带线输出控制，用料可靠。
